Control del desgaste de los discos de freno: un reto crítico
En el sector de la automoción, el control del desgaste de los componentes de seguridad representa un importante reto tecnológico. En particular, los discos de freno requieren un control constante y fiable de su estado de desgaste, ya que son componentes críticos para la seguridad del vehículo y sus pasajeros. Las metodologías de control tradicionales, basadas en mediciones manuales o sistemas mecánicos, han mostrado límites significativos en términos de precisión y repetibilidad. En este contexto, el Easy Check se ha establecido como una solución innovadora, que combina alta tecnología y fiabilidad industrial.
El Sistema Easy Check: Especificaciones y requisitos
Easy Check es ahora la norma industrial para controlar el desgaste de los discos de freno, basándose en marcas de referencia cuya precisión es fundamental para la seguridad del vehículo. La complejidad de este proceso reside en la necesidad de realizar marcas con tolerancias micrométricas extremadamente estrictas. Tres parámetros son cruciales para el éxito de la aplicación:
- Profundidad de grabado con tolerancia micrométrica
- Anchura del surco
- Rugosidad de la superficie inferior
Láser de picosegundos: una elección tecnológica
El marcado Easy Check requiere una calidad de proceso que sólo la tecnología láser de picosegundos puede garantizar. A diferencia de los láseres de nanosegundos, que generan un importante aporte de calor que puede alterar el material, los láseres de picosegundos funcionan mediante un proceso de ablación en frío. Esto es crucial cuando se trabaja en componentes de seguridad como discos de freno, donde cualquier alteración de las propiedades del material podría comprometer el rendimiento del componente.
La elección de un láser de picosegundos de 100 W fue el resultado de un cuidadoso análisis de los requisitos del proceso y representa el equilibrio perfecto entre calidad y productividad industrial. Las características clave que hacen que esta tecnología sea ideal para la aplicación son pulsos ultrarrápidos de 15 picosegundos FWHM, energía por pulso de 150 μJ y una potencia pico de 15 MW, todo ello funcionando a una frecuencia de repetición de 500 kHz.
Requisitos del sistema y certificación de automoción

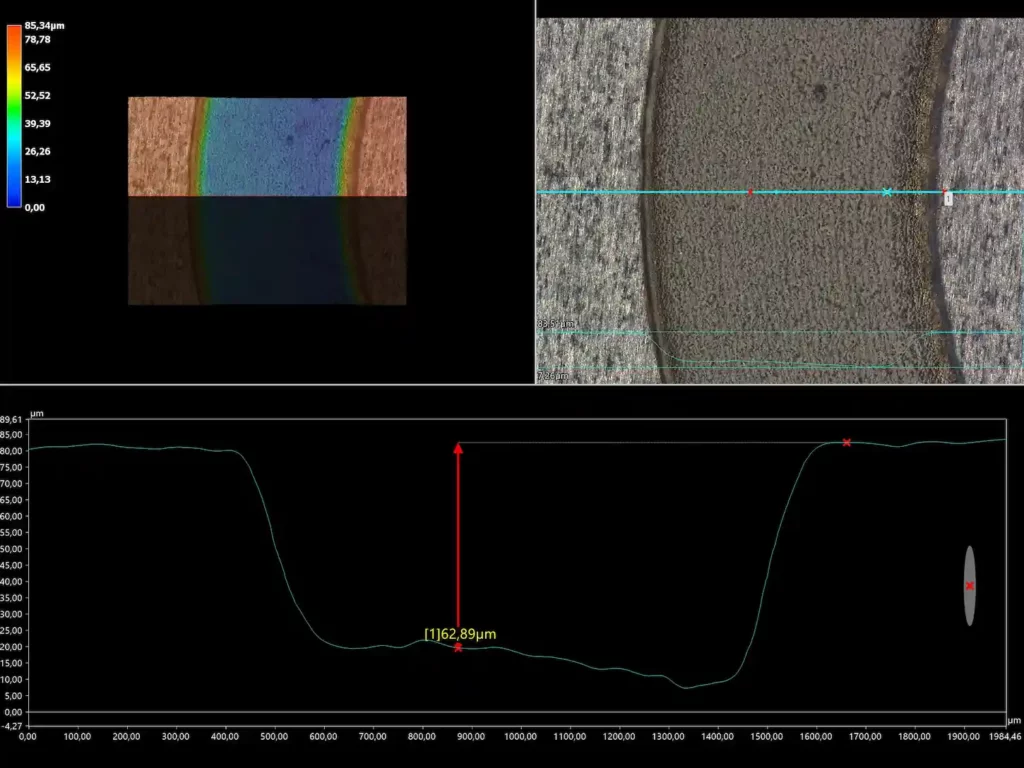

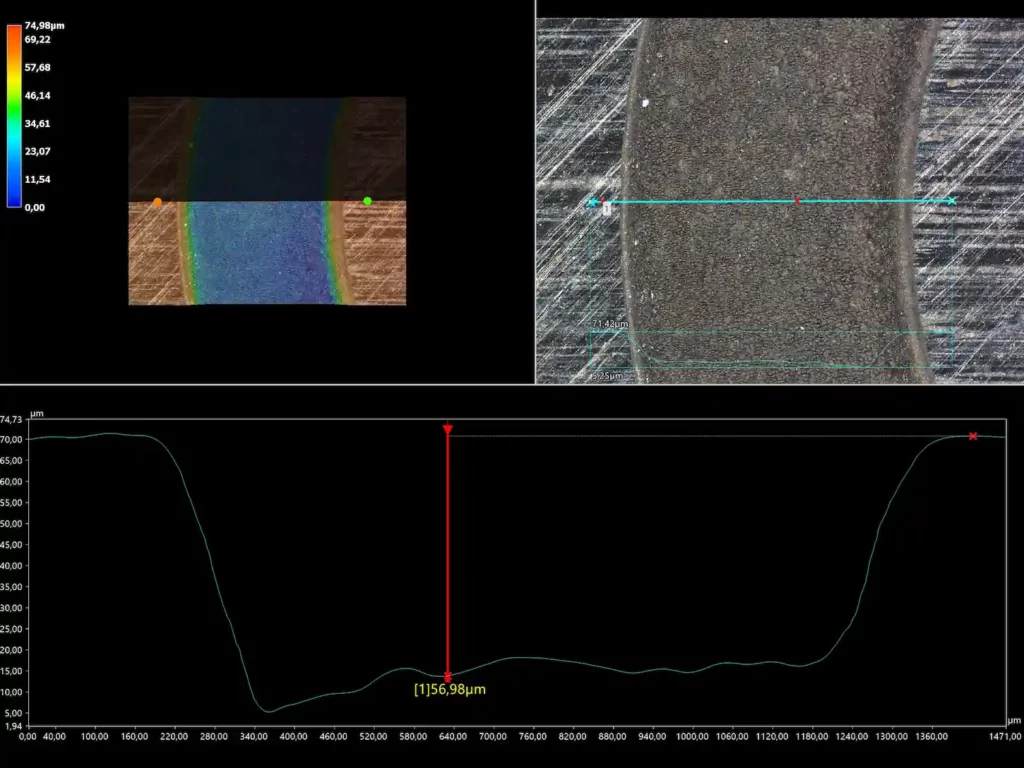

La implantación de un sistema Easy Check requiere un riguroso proceso de cualificación conforme a las normas automovilísticas más exigentes. Cada sistema se somete a una fase de validación intensiva en la que el control dimensional desempeña un papel fundamental. Mediante el uso de perfilómetros de alta precisión, cada marcaje se analiza en detalle, mapeando completamente la geometría del grabado y verificando la correspondencia con las especificaciones requeridas.
El proceso de certificación tiene lugar en varios niveles. Por un lado, la validación dimensional garantiza la precisión micrométrica de los grabados mediante un mapeado 3D completo del perfil, comprobaciones de repetibilidad a gran escala y un análisis en profundidad de la rugosidad de la superficie. Por otro lado, todo el proceso debe cumplir estrictas normas de automoción. La certificación IATF 16949 es sólo el punto de partida de un camino que incluye la validación según la metodología PPAP y el cumplimiento de los controles CQI-9 para los procesos térmicos.
Arquitectura del sistema de marcado

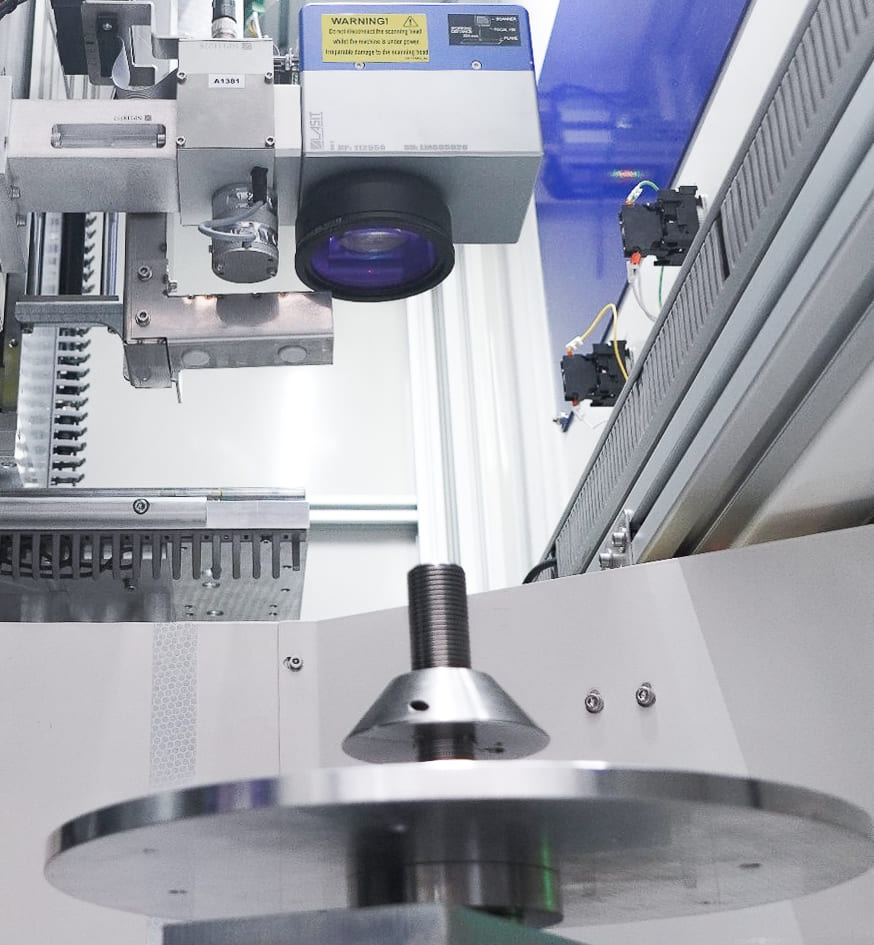

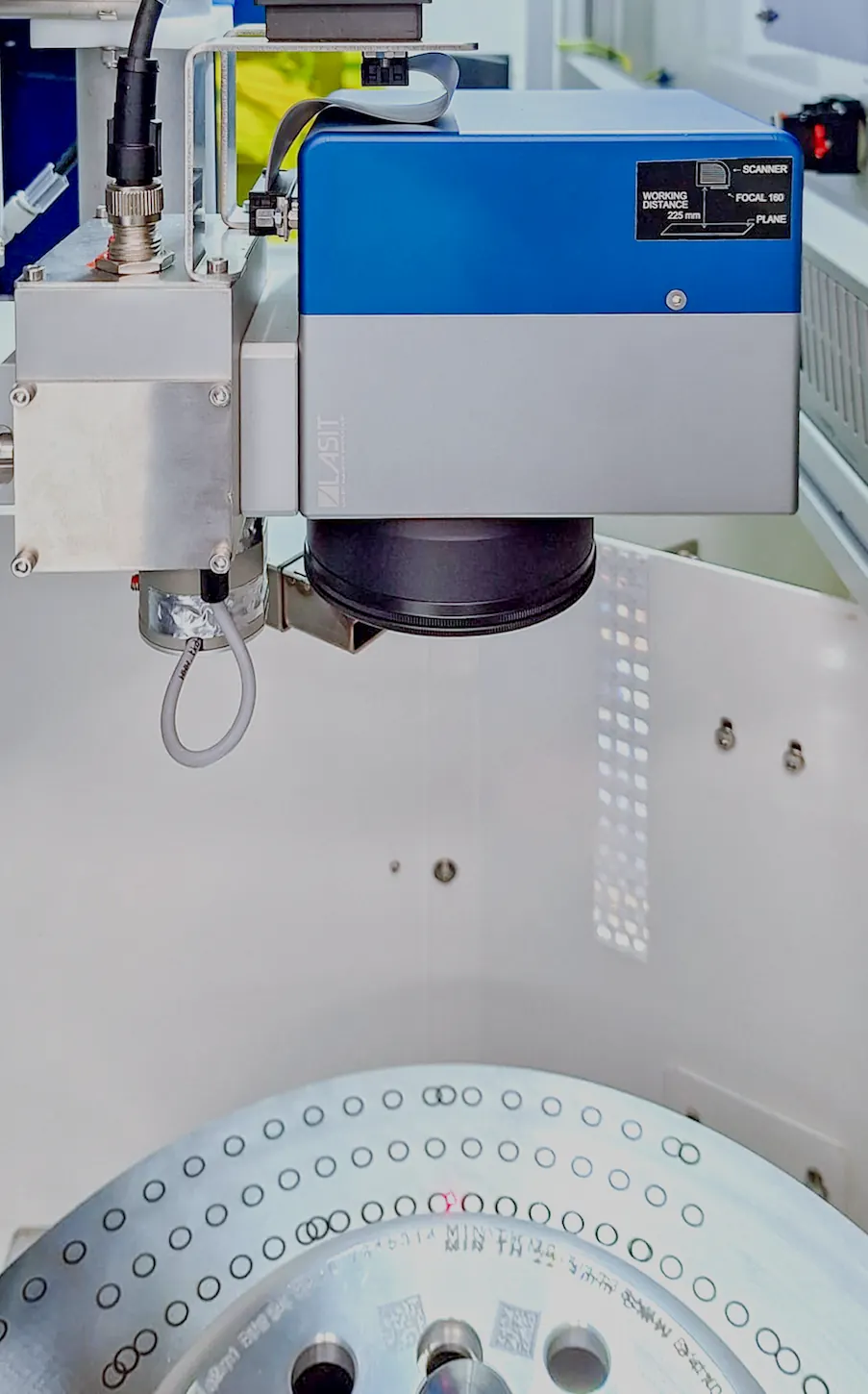

La precisión del láser de picosegundos requiere un sistema mecánico-óptico del mismo nivel. En el corazón del sistema se encuentra una lente telecéntrica F-Theta optimizada para el rango de trabajo requerido por la aplicación, integrada con escáneres galvanométricos de última generación. La estructura se basa en una base de granito natural con aislamiento activo, mientras que un sofisticado sistema de autoenfoque con resolución micrométrica garantiza la precisión del procesamiento. La estabilidad de todo el proceso está garantizada por un control preciso de la temperatura.
Integración y trazabilidad de la Industria 4.0
En el contexto de la Industria 4.0, el sistema Easy Check destaca por su completa integración digital. La interconexión con los sistemas MES de la empresa permite gestionar en tiempo real los parámetros del proceso, mientras que los sofisticados algoritmos de análisis de datos garantizan un control estadístico continuo del proceso (SPC). La trazabilidad completa de cada marcado está garantizada mediante:
- Almacenamiento automático de los parámetros del proceso
- Registro de comprobaciones dimensionales
- Integración con los sistemas de calidad corporativos
- Gestión del mantenimiento predictivo
La solución LASIT

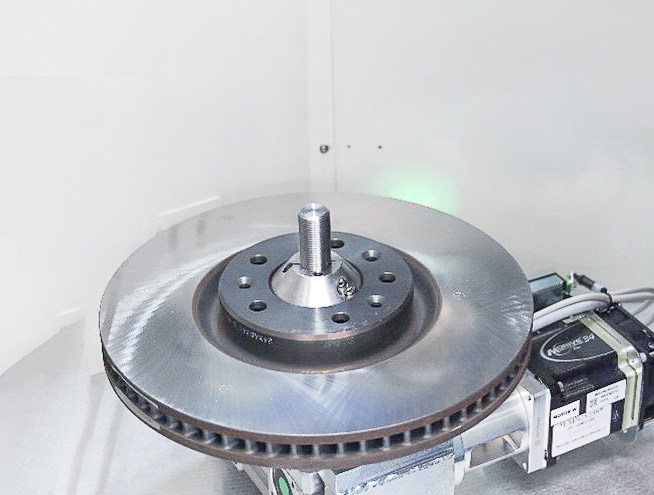

LASIT ha desarrollado un sistema integrado que engloba todas estas tecnologías en una solución industrial completa. El láser de picosegundos de 100 W, equipado con una conformación optimizada del haz, está gestionado por un software propio que controla todos los parámetros del proceso. El sistema de visión de alta resolución garantiza el correcto posicionamiento del marcado, mientras que una base de datos paramétrica permite adaptar rápidamente el proceso a distintos tipos de discos de freno.
Perspectivas de futuro y evolución
El futuro del sistema Easy Check promete estar lleno de innovaciones. La integración de sistemas de inteligencia artificial permitirá un control de procesos aún más refinado, mientras que el desarrollo de nuevas tecnologías de visión 3D allanará el camino para comprobaciones dimensionales aún más precisas. La investigación en curso en el campo de los láseres ultrarrápidos también promete nuevas mejoras en el rendimiento, manteniendo la fiabilidad y seguridad que exige el sector de la automoción.
