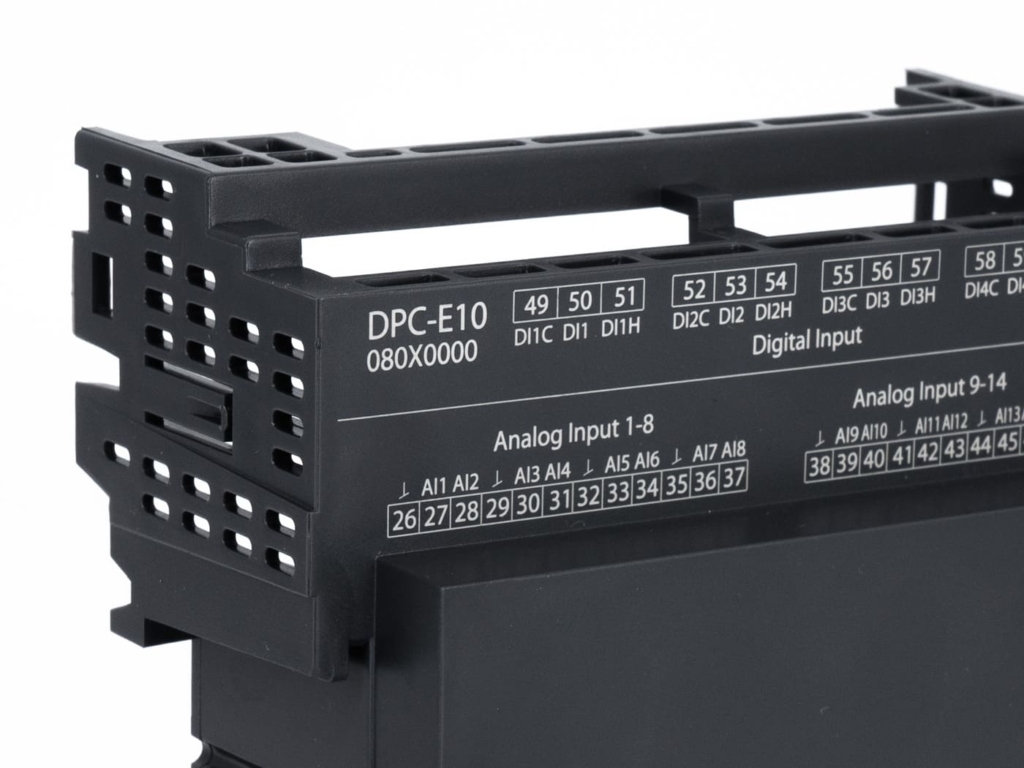

El marcado de componentes electrónicos representa uno de los retos más complejos de la industria moderna. Las carcasas de plástico, los conectores, los interruptores y los dispositivos de protección requieren códigos permanentes y legibles que cumplan las normas de trazabilidad, pero deben aplicarse en superficies pequeñas, materiales sensibles al calor y geometrías irregulares. En este contexto, la elección de la fuente láser y el sistema de marcado resulta decisiva no sólo para la calidad del resultado, sino también para la eficacia de toda la línea de producción.
Los láseres UV y verde se han consolidado como tecnologías de referencia para el marcado en frío de plásticos técnicos y materiales poliméricos utilizados en electrónica. A diferencia de los láseres infrarrojos convencionales, estas fuentes funcionan con longitudes de onda más cortas que permiten la ablación controlada de la capa superficial sin generar tensión térmica. El resultado es un marcado nítido, permanente y sin distorsiones, incluso en componentes de tamaño milimétrico o con acabados superficiales delicados.
Por qué UV y verde: diferencias operativas y criterios de selección

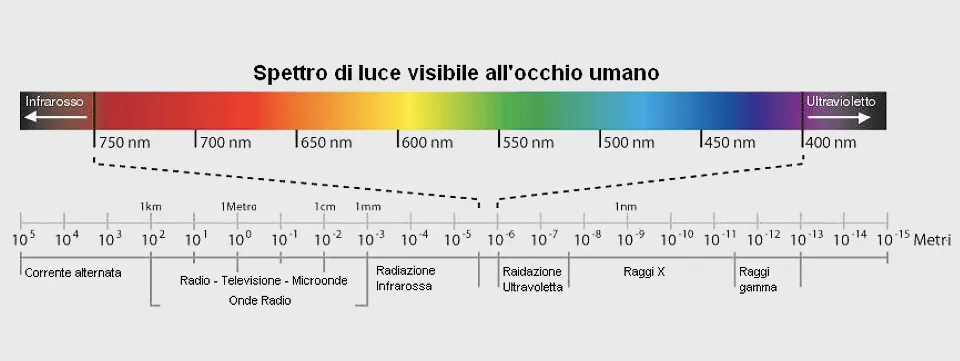

Los láseres UV, con una longitud de onda de 355 nm, actúan mediante un proceso fotoquímico que rompe los enlaces moleculares del polímero sin fundir el material. Este mecanismo permite marcar plásticos claros, transparentes o muy reflectantes con gran contraste y bordes definidos. Son especialmente adecuados para materiales como el policarbonato, el ABS, la poliamida y las resinas técnicas utilizadas en carcasas de dispositivos modulares, interruptores diferenciales y unidades de control electrónico.

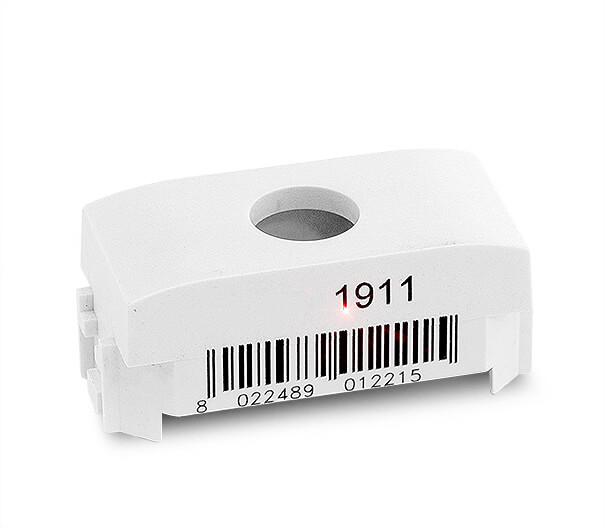

Los láseres verdes, con una longitud de onda de 532 nm, son una alternativa eficaz para las aplicaciones que requieren una mayor velocidad de proceso manteniendo el marcado en frío. Aunque no alcanzan la precisión de absorción de los UV, los verdes ofrecen una mayor potencia de pico y tiempos de ciclo más cortos, por lo que son ideales para la producción de gran volumen en plásticos pigmentados o materiales compuestos. La elección entre UV y verde depende de tres factores principales: tipo de polímero, contraste requerido y ritmo de producción. En general, la UV garantiza la máxima calidad visual en materiales claros y transparentes, mientras que la verde optimiza el tiempo en plásticos oscuros o cargados de aditivos.
Sin embargo, la gestión térmica sigue siendo crítica: incluso con fuentes frías, hay que calibrar la potencia media y la frecuencia de repetición para evitar deformaciones locales o variaciones de color no deseadas. En componentes con espesores finos o paredes delgadas, es esencial limitar la densidad de energía para evitar que el calor residual se propague a través de la masa de la pieza.
Parámetros del proceso y configuración operativa en el marcado de componentes electrónicos
La configuración de un sistema láser para marcar componentes electrónicos requiere la optimización de varios parámetros en función del material, la geometría y el código que se vaya a aplicar. Los principales elementos a tener en cuenta son la potencia media, la frecuencia de repetición de impulsos, la velocidad de exploración y la densidad de relleno de las zonas sólidas.
Para los plásticos técnicos como el policarbonato y el ABS, que suelen utilizarse en carcasas de dispositivos modulares, los valores de referencia con láser UV son potencias medias entre 3 y 8 W, frecuencias de repetición entre 30 y 80 kHz y velocidades de marcado entre 800 y 2000 mm/s. Con los láseres verdes, la potencia media puede llegar a 10-15 W manteniendo velocidades similares, con frecuencias generalmente más altas para compensar la menor eficacia de absorción. El tamaño del punto focal, normalmente entre 20 y 35 µm, determina la resolución final y la legibilidad de los códigos matriciales con módulos inferiores a 0,3 mm.
Un aspecto que a menudo se subestima es la gestión del enfoque dinámico. En componentes con superficies curvas o inclinadas, los sistemas con autoenfoque óptico o software de compensación de altura permiten mantener constante la calidad del marcado a lo largo de todo el perfil de la pieza. Esto es especialmente relevante en carcasas con nervaduras internas, clips de fijación o zonas de montaje que crean variaciones de altura de hasta varios milímetros.
La repetibilidad del posicionamiento también es crucial: en las líneas automatizadas, el componente puede presentarse con tolerancias de posición de hasta ±2 mm. Para garantizar que el código se aplica siempre en la zona correcta, deben integrarse sistemas de visión para el reconocimiento automático de la pieza y la corrección en tiempo real de la posición de marcado.
Integración de líneas: de máquina autónoma a célula robotizada
En contextos de producción reales, el marcado por láser no es una operación aislada, sino un elemento de una secuencia mayor que puede incluir el moldeo, el montaje, las pruebas eléctricas y el embalaje. La capacidad de integrar sin problemas el sistema de marcado en la línea existente es a menudo más crucial que el rendimiento puro del láser.
Existen tres arquitecturas de integración principales. La primera es la estación de marcado manual o semiautomática, en la que el operario coloca el componente en una plantilla específica e inicia el ciclo. Esta solución es adecuada para la producción por lotes, prototipos o componentes grandes que requieren manipulación asistida. La segunda es la integración en línea con una cinta transportadora, donde el sistema láser se instala en una cinta o cadena y marca piezas en movimiento o temporalmente detenidas. Esta configuración es habitual en líneas de montaje de alta velocidad, donde cada estación tiene un tiempo de ciclo definido y el marcado debe realizarse sin ralentizar el flujo.
La tercera arquitectura es la célula robotizada, en la que un robot antropomórfico o SCARA recoge el componente de un cargador, lo presenta al láser para que lo marque y lo deposita en una cinta o en un contenedor. Este enfoque ofrece la máxima flexibilidad, ya que permite marcar varias superficies o manipular geometrías complejas con cambios de orientación durante el ciclo.
En LASIT, observamos que la elección del modelo de integración depende no sólo de la cadencia de producción, sino también de la variabilidad de la mezcla de productos. Las líneas dedicadas a un solo componente pueden utilizar plantillas fijas y ciclos optimizados, mientras que las líneas multiproducto requieren sistemas de visión y software de gestión de recetas para realizar cambios rápidos sin reequipamiento mecánico.
Powermark: modularidad y control centralizado para líneas multiláser
Cuando la producción abarca varias líneas o requiere el marcado simultáneo en varias estaciones, la gestión distribuida de los sistemas láser se convierte en un requisito operativo. El modelo Powermark se ha diseñado precisamente para satisfacer esta necesidad, ofreciendo una plataforma de marcado compacta y altamente integrable con una arquitectura de software que permite controlar hasta cinco unidades láser desde un único PC industrial.
Esta configuración centralizada reduce drásticamente los costes de gestión informática, simplifica las actualizaciones de software y facilita la supervisión de la producción. Cada cabezal láser puede funcionar de forma independiente en estaciones diferentes, manteniendo la sincronización de datos y la trazabilidad a través de una única interfaz. El operario puede supervisar el estado de todas las unidades, comprobar los contadores de marcado, gestionar las recetas e intervenir en caso de anomalías sin tener que desplazarse físicamente entre estaciones.
Las dimensiones compactas de la Powermark facilitan su instalación, incluso en espacios reducidos, o el reequipamiento de líneas existentes. Su reducido tamaño permite colocar el cabezal láser cerca de la zona de trabajo, lo que reduce la longitud del cable de control y mejora la capacidad de respuesta del sistema. Esto es especialmente útil en células robotizadas donde el espacio es limitado y cada componente debe optimizarse para evitar interferencias mecánicas.
La modularidad del hardware permite configuraciones personalizadas según las especificaciones de la aplicación: láseres UV o verdes, ópticas con distintas distancias focales, sistemas de visión integrados e interfaces digitales para la comunicación con PLC, robots y sistemas de supervisión. La posibilidad de añadir o sustituir componentes sin cambiar todo el sistema garantiza la escalabilidad a lo largo del tiempo y reduce el tiempo de inactividad por mantenimiento o actualizaciones tecnológicas.
Visión artificial integrada: autocentrado, verificación y clasificación de la calidad
Una de las características distintivas de Powermark es la integración nativa de cámaras de visión artificial, que transforman el sistema de un simple marcador en una unidad inteligente de control de calidad. Las cámaras pueden utilizarse para tres funciones principales: autocentrado del componente, verificación de la presencia y la orientación correcta, y clasificación de la calidad del código marcado.
El autocentrado utiliza algoritmos de coincidencia de patrones para reconocer la posición real de la pieza en relación con el sistema de referencia láser. Una vez adquirida la imagen, el software calcula la desviación de la posición nominal y corrige automáticamente las coordenadas de marcado. Esto permite compensar tolerancias de posicionamiento de hasta ±3 mm sin necesidad de plantillas mecánicas de precisión ni sistemas de centrado pasivos.
La verificación posterior al marcado tiene lugar inmediatamente después del ciclo láser: la cámara capta el código recién creado y lo verifica según la norma ISO/IEC 15415 para códigos matriciales o ISO/IEC 15416 para códigos lineales. El sistema calcula parámetros como el contraste de los símbolos, la uniformidad de la modulación, los defectos de los ejes y la decodificación del contenido, asignando una clasificación de la A a la F. Los componentes con una clasificación inferior a un umbral preestablecido pueden descartarse automáticamente, señalarse al operador o marcarse con los parámetros correctos.
La función OCR (reconocimiento óptico de caracteres) integrada permite leer caracteres alfanuméricos marcados en texto plano, verificar su correspondencia con los datos previstos y registrar la información en el sistema de trazabilidad. Esto es especialmente útil para los números de serie progresivos, los códigos de lote o los identificadores únicos que deben asociarse al componente a lo largo de la cadena de producción.
Conectividad industrial: integración con MES, ERP y sistemas de supervisión
La digitalización de los procesos de producción requiere que cada estación de trabajo pueda comunicar datos en tiempo real a los sistemas de gestión de la empresa. Powermark es compatible con los protocolos de comunicación estándar del sector, como OPC UA, Ethernet/IP, Modbus TCP y Profinet, lo que permite la integración nativa con MES (Manufacturing Execution System) y ERP.
Esta conectividad permite recibir los datos de marcado directamente de la dirección, sin necesidad de introducirlos manualmente: el código que hay que marcar, el número de serie progresivo o la información del lote se transmiten automáticamente al láser desde la línea de producción. Del mismo modo, el sistema puede enviar confirmaciones de marcado, resultados de control de calidad, contadores de producción e informes de fallos al MES.
La integración con bases de datos centralizadas garantiza la trazabilidad completa del componente, asociando de forma única cada pieza marcada con información como la fecha y hora de producción, el operador, los parámetros láser utilizados y el resultado de la verificación. Se trata de un requisito esencial para las industrias reguladas o las aplicaciones que requieren certificación de conformidad y trazabilidad en toda la cadena de suministro.
La posibilidad de funcionar en modo online también permite una gestión dinámica de las recetas de marcado: el sistema puede adaptar automáticamente los parámetros según el material, el color o el tipo de superficie detectados por el sistema de visión, o seleccionar recetas diferentes según el código de producto comunicado por el MES.
Eficiencia operativa y OEE: cómo un sistema bien integrado reduce el tiempo de inactividad
La eficacia general de los equipos (OEE) es el indicador clave para medir la eficiencia de una línea de producción, teniendo en cuenta la disponibilidad de la máquina, el rendimiento respecto a la velocidad nominal y la calidad de las piezas producidas. En las líneas de marcado bien diseñadas y gestionadas, se pueden alcanzar valores de OEE superiores al 98% mediante la optimización de tres áreas críticas: la fiabilidad del sistema láser, la velocidad del ciclo de marcado y la reducción de las piezas desechadas.
La fiabilidad depende principalmente de la estabilidad de la fuente láser y de la robustez de la electrónica de control. Las fuentes de estado sólido, como las utilizadas en los láseres UV y verde, tienen una vida útil superior a 30.000 horas y requieren un mantenimiento mínimo. La redundancia de los sistemas críticos, como las fuentes de alimentación y las tarjetas de control, ayuda a evitar paradas imprevistas. Los sistemas de monitorización en tiempo real pueden señalar anomalías antes de que provoquen fallos, lo que permite un mantenimiento predictivo y la planificación de intervenciones en ventanas de tiempo programadas.
El rendimiento del ciclo depende del tiempo real de marcado y de los tiempos accesorios, como el posicionamiento, la verificación y la manipulación. En componentes electrónicos pequeños, el tiempo de marcado de un código Data Matrix puede ser inferior a 0,5 segundos con un láser UV de potencia adecuada. Si el sistema de visión completa la adquisición y verificación en menos de 0,3 segundos y el robot o transportador tarda 0,4 segundos en cambiar la pieza, el tiempo total del ciclo es de unos 1,2 segundos, lo que corresponde a una capacidad teórica de producción de 3000 piezas/hora.
La calidad del proceso, medida como el porcentaje de piezas conformes, depende de la repetibilidad del marcado y de la eficacia del control en línea. Los sistemas con autocentrado y clasificación automática pueden rechazar piezas no conformes en tiempo real, evitando que los defectos de marcado se propaguen por la línea. Esto reduce los rechazos finales y mejora el índice de calidad OEE, además de evitar retrabajos o reclamaciones aguas abajo.
Retos recurrentes de las aplicaciones y enfoques de solución
A pesar de los avances tecnológicos, el marcado de componentes electrónicos de plástico sigue presentando retos operativos relacionados con la variabilidad de los materiales, las geometrías complejas y los requisitos de trazabilidad. Uno de los problemas más comunes es la gestión del contraste en plásticos claros o transparentes. Materiales como el policarbonato natural o el ABS blanco requieren parámetros láser muy precisos para conseguir una ablación visible sin marcas de quemaduras ni halos.
La solución es utilizar láseres UV de duración de pulso muy corta y densidad de energía controlada, posiblemente combinados con aditivos de pretratamiento o postratamiento térmico para mejorar el contraste. En algunos casos, la aplicación de una segunda pasada de láser de baja potencia puede oscurecer aún más la zona marcada sin comprometer la integridad del material.
Otra cuestión crítica se refiere al marcado en superficies curvas o irregulares, donde la variación de altura puede provocar la pérdida de enfoque y reducir la calidad. Los sistemas con autoenfoque dinámico o compensación por software basada en el modelo CAD de la pieza permiten mantener el enfoque correcto a lo largo de todo el perfil. Alternativamente, el uso de ópticas con profundidad de campo ampliada puede tolerar variaciones de altura de hasta ±2 mm sin una degradación significativa del marcado.
La presencia de cargas o aditivos en los polímeros puede alterar la absorción del láser y generar resultados impredecibles. Los plásticos rellenos de fibras de vidrio, retardantes de llama o pigmentos metálicos requieren pruebas precisas del proceso y pueden necesitar ajustes periódicos de los parámetros en función de los lotes de material. El registro de los parámetros óptimos para cada combinación material-color y la gestión de bibliotecas de recetas en el software de control facilitan la reproducibilidad y reducen los tiempos de preparación.
Cumplimiento de la normativa y las normas del sector
El marcado de componentes electrónicos debe cumplir requisitos normativos específicos para garantizar la legibilidad a lo largo del tiempo, la resistencia a los agentes externos y el cumplimiento de las normas de trazabilidad. La norma ISO/IEC 16022 define las especificaciones técnicas de los códigos Data Matrix, que son la norma de facto para el marcado de componentes en espacios reducidos. Deben respetarse el tamaño mínimo del módulo, el margen de silencio y la corrección de errores para garantizar una descodificación fiable incluso en condiciones de funcionamiento difíciles.
La norma ISO/IEC 15415 establece criterios para evaluar la calidad de los símbolos, incluidos parámetros como el contraste de los símbolos, la uniformidad de la modulación, los defectos de los ejes y la descodificación. Para aplicaciones de automoción o aeroespaciales, puede exigirse una calificación mínima de B o superior, que sólo puede verificarse mediante sistemas de visión certificados.
En electrónica, el cumplimiento de la directiva RoHS exige que los materiales utilizados para el marcado no contengan sustancias peligrosas. El marcado por láser, al ser un proceso de ablación o modificación de la superficie sin adición de material, cumple intrínsecamente esta directiva. Sin embargo, es importante verificar que los tratamientos superficiales preliminares o los aditivos aplicados para mejorar el contraste cumplen los límites.
Conclusiones finales
El marcado por láser UV y verde en componentes electrónicos de plástico representa una tecnología madura pero en constante evolución, en la que la calidad del resultado final depende de la integración armoniosa de la fuente láser, la óptica, el sistema de visión y el software de control. La elección entre UV y verde debe basarse en evaluaciones técnicas objetivas relacionadas con el material, el contraste necesario y el ritmo de producción, evitando generalizaciones o enfoques estandarizados.
La integración en línea y la conectividad con los sistemas de gestión empresarial transforman el marcador láser de una herramienta de producción en un nodo inteligente de la fábrica digital, capaz de adquirir datos, verificar la calidad y comunicarse con MES y ERP en tiempo real. Soluciones como la Powermark, con arquitectura modular, control centralizado y visión integrada, satisfacen las necesidades de los fabricantes que buscan eficacia operativa, flexibilidad y escalabilidad en entornos de gran volumen. La capacidad de alcanzar valores de OEE superiores al 98% mediante la fiabilidad del sistema, la optimización de los ciclos y el control de calidad en línea representa un punto de referencia significativo para la industria, demostrando que el marcado por láser no sólo puede ser un proceso de calidad, sino también un factor de competitividad industrial.
