En el sector de los electrodomésticos, la transición hacia interfaces digitales, paneles táctiles y acabados premium ha cambiado radicalmente los requisitos de marcado y personalización de los componentes. Elementos como las pantallas táctiles capacitivas, las superficies IMD (decoración en molde), los paneles de control de ABS pintados y las cubiertas de PMMA requieren ahora procesos de grabado que respeten la integridad estética, la legibilidad de los símbolos y la durabilidad sin comprometer la funcionalidad electrónica o estructural. El reto técnico central es marcar superficies tridimensionales complejas con geometrías curvas, relieves y texturas, manteniendo al mismo tiempo la uniformidad de la profundidad, la nitidez de los caracteres y la ausencia de daños en las capas funcionales subyacentes.
Las tecnologías tradicionales de serigrafía, tampografía o grabado mecánico son cada vez más inadecuadas ante estos requisitos. La serigrafía no garantiza la precisión submilimétrica ni la resistencia a la abrasión en polímeros técnicos; la tampografía tiene limitaciones en geometrías complejas; el grabado mecánico introduce tensiones localizadas y tiempos de ciclo incompatibles con la producción de gran volumen. El marcado por láser surge como la respuesta tecnológica óptima, pero requiere configuraciones avanzadas: compensación dinámica del fuego en superficies no planas, perfilometría 3D integrada, gestión simultánea de distintas longitudes de onda para materiales heterogéneos y automatización con sistemas de visión para garantizar la repetibilidad y la trazabilidad completa.
Arquitectura del Sistema: Integración de Marcado 3D, Perfilometría y Automatización
Un sistema láser para electrodomésticos diseñado para afrontar estos retos integra múltiples componentes tecnológicos en una arquitectura modular y escalable. El núcleo del sistema es un cabezal láser 3D con compensación dinámica del enfoque, capaz de seguir contornos curvos y geometrías irregulares manteniendo una distancia focal constante durante todo el proceso de grabado. Esta capacidad es crucial para marcar paneles de control con botones en relieve, superficies curvadas de electrodomésticos de cocina o pantallas táctiles ergonómicamente curvadas.
El cabezal 3D interactúa con un sistema de perfilometría óptica que escanea preventivamente la geometría del componente que se va a marcar. Mediante triangulación láser o proyección de patrones estructurados, el sistema adquiere un mapa tridimensional completo de la superficie, identificando con precisión los cambios de elevación micra a micra. El software de control convierte este mapa en trayectorias láser optimizadas, compensando automáticamente las deformaciones geométricas y garantizando que cada punto del marcado reciba la misma densidad de energía, independientemente de la inclinación local de la superficie.
La arquitectura mecánica se basa en ejes cartesianos XYZ motorizados de alta precisión, integrados con una mesa giratoria mecánica indexada por levas. Esta configuración híbrida ofrece ventajas decisivas: los ejes XYZ posicionan el cabezal láser sobre cualquier punto de la pieza, mientras que la mesa giratoria permite la carga/descarga en Tiempo enmascarado y la rotación de la pieza para mantener el haz láser siempre perpendicular a la superficie. La perpendicularidad constante del haz mejora drásticamente la calidad del marcado, eliminando las distorsiones de perspectiva y garantizando una profundidad uniforme en toda la zona mecanizada.
La estructura portante es de acero soldado de una sola pieza con estabilización térmica posterior a la soldadura, diseñada mediante análisis FEM (Método de los Elementos Finitos) para minimizar las deformaciones bajo carga dinámica. Este enfoque constructivo, a diferencia del uso de perfiles de aluminio ensamblados, garantiza una gran rigidez estructural (deformaciones inferiores a 0,08 mm incluso en condiciones críticas) con un peso reducido. Las guías lineales de precisión y los husillos de bolas de acero inoxidable completan el sistema de movimiento, garantizando la repetibilidad posicional a largo plazo, incluso en entornos de producción difíciles.
El mecanismo de rotación de leva mecánica del plato divisor es una característica distintiva. En comparación con los sistemas de motor sin escobillas con codificadores rotatorios, la leva mecánica ofrece mayor rigidez torsional, precisión angular inherente y tiempos de conmutación más cortos. Durante el marcado,
Flexibilidad del láser: configuraciones IR MOPA y UV para materiales poliméricos heterogéneos
El electrodoméstico moderno emplea diversos materiales poliméricos y revestimientos superficiales, cada uno con propiedades de absorción óptica diferentes. Las películas IMD (decoración en molde) transfieren gráficos complejos a superficies 3D mediante termoformado; las láminas táctiles capacitivas integran electrónica flexible para interfaces táctiles; el ABS pintado ofrece acabados de primera calidad con gran resistencia a los impactos; el PMMA (polimetilmetacrilato) y el PC (policarbonato) proporcionan transparencia óptica y resistencia térmica. Cada material requiere una longitud de onda láser y un régimen de energía específicos para conseguir marcas permanentes sin degradación del sustrato.
Por eso, los sistemas avanzados ofrecen configuraciones modulares con fuentes láser intercambiables. Las fuentes láser infrarrojas MOPA (Master Oscillator Power Amplifier) suelen funcionar a 1064 nm con control independiente de la frecuencia, la duración del pulso y la potencia máxima. Esta flexibilidad paramétrica permite marcar capas IMD eliminando selectivamente la capa gráfica sin dañar el polímero subyacente, grabar superficies táctiles preservando la integridad de los circuitos capacitivos y crear contrastes visibles en ABS pintado mediante la eliminación controlada del revestimiento pigmentado.

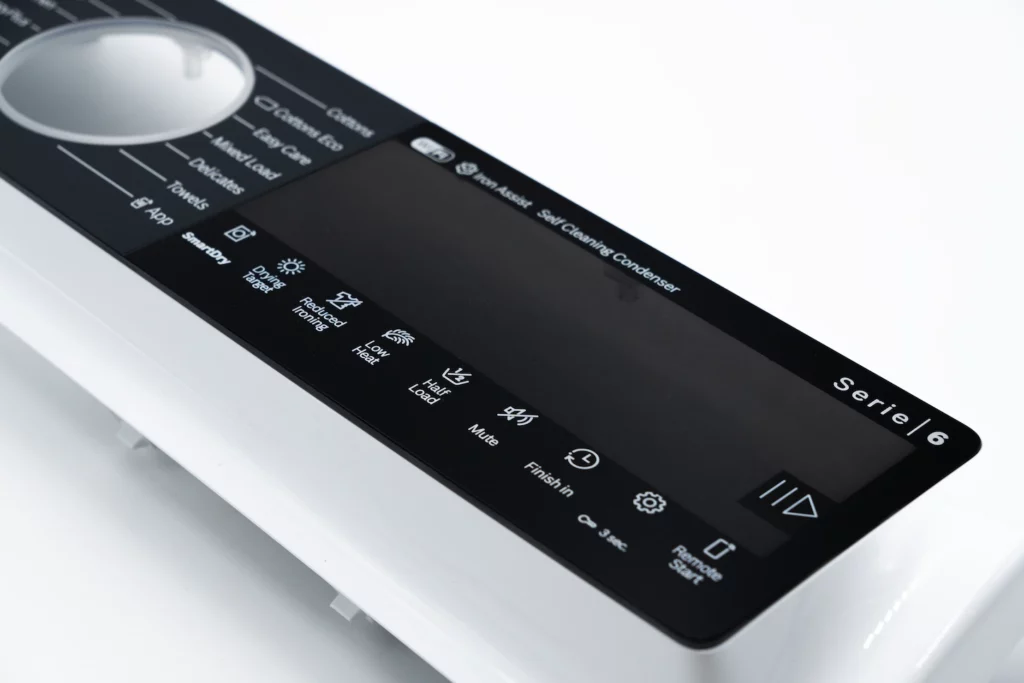

En cambio, las fuentes láser UV (ultravioleta ) a 355 nm aprovechan la absorción fotoquímica directa de los polímeros transparentes o claros. Materiales como el PMMA, el PC transparente y el ABS blanco sufren una rotura fotoquímica de los enlaces poliméricos bajo la radiación UV, generando marcas permanentes con un aporte mínimo de calor. Este modo «frío» es especialmente adecuado para componentes sensibles al calor o cuando se requiere un alto contraste de color sin carbonización de la superficie.
La posibilidad de equipar la máquina con fuentes láser duales -normalmente una MOPA IR y una UV- ofrece importantes ventajas operativas en entornos de producción multirreferencia. En lugar de reconfigurar el sistema o sustituir manualmente la fuente, el software selecciona automáticamente el láser adecuado en función del material detectado por el sistema de visión o la base de datos de producción. Esta configuración de doble láser también duplica la productividad en lotes homogéneos al paralelizar las operaciones en dos estaciones de trabajo independientes alimentadas desde la misma mesa giratoria.
Sistema de visión y autocentrado: precisión posicional y trazabilidad
La variabilidad dimensional y posicional de los componentes es una criticidad inherente a las líneas de montaje de electrodomésticos, donde las tolerancias de montaje acumuladas pueden alcanzar varios milímetros. Un sistema láser sin capacidades de visión artificial requeriría un equipo de fijación complejo y caro, con tiempos de cambio elevados en cada cambio de referencia. La integración de un sistema de visión artificial con algoritmos de reconocimiento de patrones elimina este problema, permitiendo el autocentrado automático del componente independientemente de su posición en la mesa.

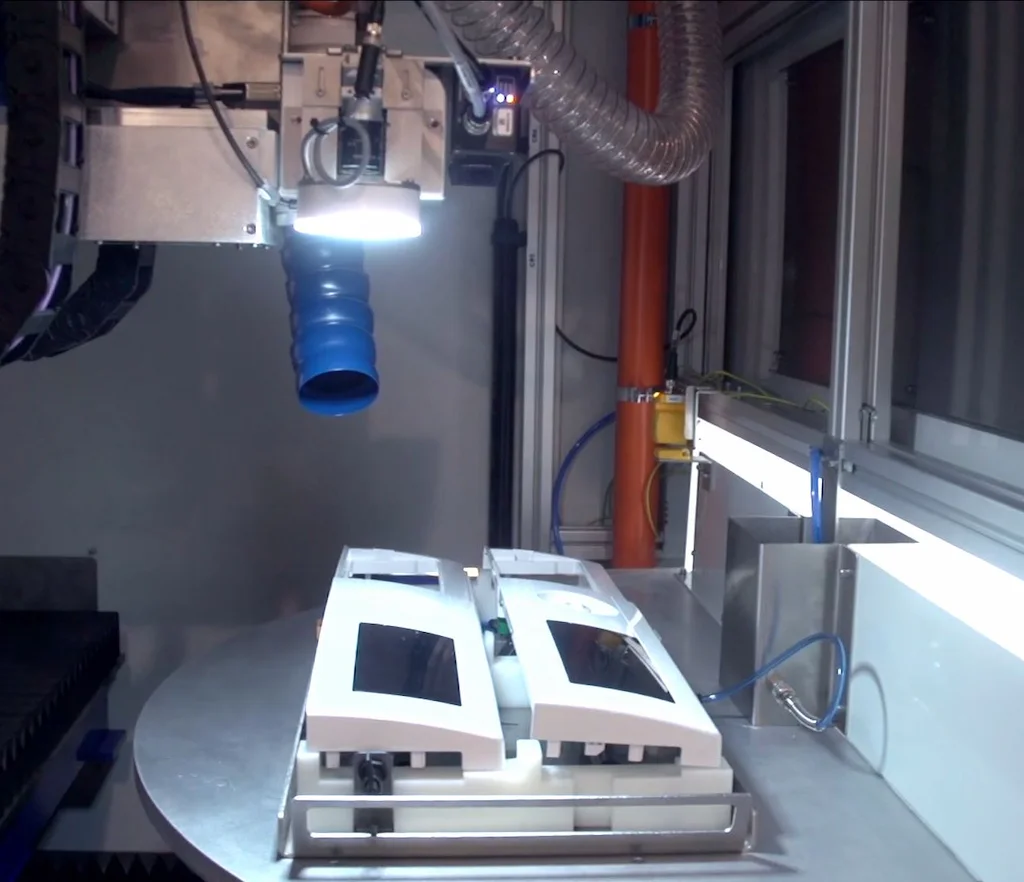

El sistema de visión adquiere una imagen digital del componente cargado, identifica los rasgos geométricos distintivos (aristas, orificios de referencia, perfiles característicos) y calcula en tiempo real la transformación rototraslacional necesaria para alinear el sistema de coordenadas de la pieza con el de la máquina. El software corrige dinámicamente las trayectorias del láser, garantizando que el marcado caiga exactamente en la posición prevista por el dibujo CAD, con precisiones posicionales típicamente inferiores a ±0,05 mm.
Además de la función de centrado, el sistema de visión realiza tareas de trazabilidad y control de calidad. Antes del marcado, verifica la presencia del componente correcto, detecta cualquier defecto crítico de la superficie (arañazos, contaminación) y advierte de anomalías que puedan afectar a la legibilidad del marcado. Tras el marcado, el sistema adquiere una imagen del código grabado, evalúa su contraste, definición y legibilidad según las normas del sector (ISO/IEC 15415 para DataMatrix, AIM DPM para el marcado directo de piezas) y archiva digitalmente la imagen, asociándola al número de serie del producto.
Esta doble validación previa y posterior al marcado garantiza que sólo los componentes conformes avanzan por la línea de montaje, reduciendo los rechazos posteriores y las disputas sobre la calidad. La integración con los sistemas MES (Manufacturing Execution System) y las bases de datos centralizadas de trazabilidad permite asociar a cada componente marcado los datos completos del proceso: fecha y hora, parámetros láser utilizados, operario, lote de material, resultado de la inspección visual. Esta información resulta esencial en caso de retirada de productos, análisis de fallos u optimización de procesos.
Gestión dinámica de la aspiración: CFD y control selectivo del humo
El marcado por láser en polímeros genera inevitablemente subproductos volátiles: partículas carbonosas, vapores de degradación térmica y gases de reacción. Estos contaminantes, si no se eliminan eficazmente, se depositan en la óptica del láser reduciendo su transmitancia, contaminan la superficie recién marcada comprometiendo el contraste visual y suponen un riesgo para la salud de los operarios. Un sistema de vacío inadecuado limita drásticamente la eficacia de la producción y requiere un mantenimiento frecuente.
El enfoque de ingeniería óptimo implica el diseño mediante dinámica de fluidos computacional (CFD ) del sistema de aspiración. Mediante simulaciones numéricas, se optimiza la geometría de los conductos, la posición de las toberas de aspiración y el caudal volumétrico necesario para garantizar velocidades de captación adecuadas (normalmente > 20 m/s cerca del punto de ablación) con pérdidas de presión mínimas. El objetivo es maximizar la altura efectiva, es decir, la capacidad de aspiración en el punto crítico, en lugar de simplemente sobredimensionar la potencia del ventilador.

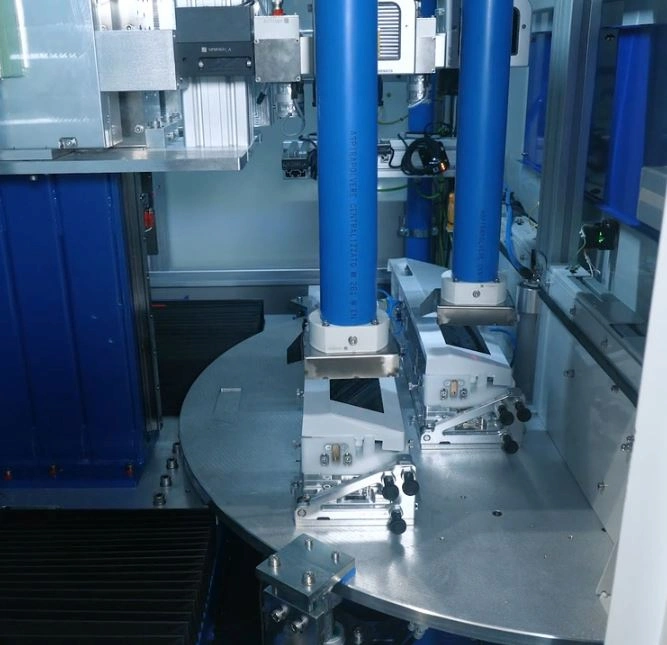

Un elemento innovador es laactivación selectiva de la aspiración mediante electroválvulas neumáticas. En lugar de mantener todo el circuito en vacío continuo, el sistema abre selectivamente sólo los respiraderos correspondientes a la zona marcada activamente por el láser. Este control dinámico produce múltiples beneficios: aumenta localmente la velocidad de aspiración (con el mismo caudal total), reduce el consumo de energía del ventilador, minimiza el flujo de aire sobre las rejillas reduciendo la deposición de partículas y disminuye el nivel sonoro global del sistema.

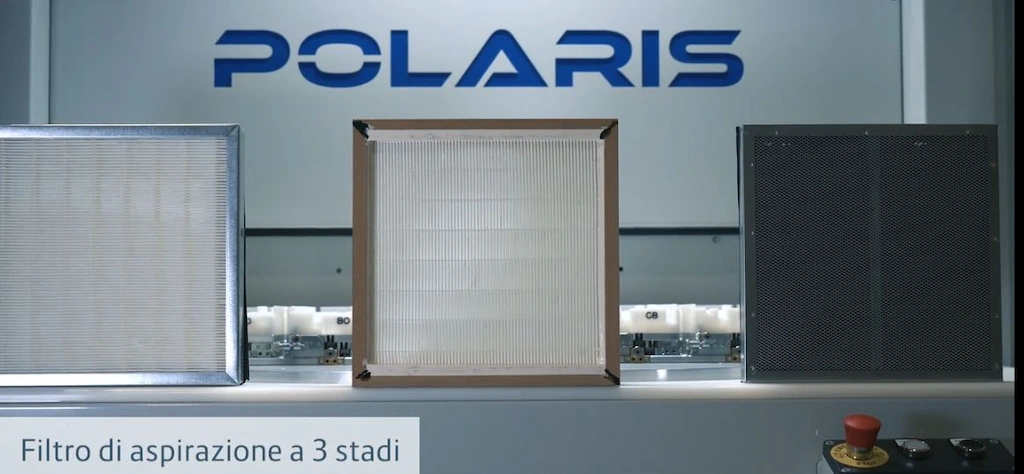

El dimensionamiento del equipo de extracción debe tener en cuenta no sólo el volumen de humos generados, sino también la naturaleza química de los contaminantes. Los polímeros clorados (p. ej., PVC) o fluorados (p. ej., PTFE) liberan vapores corrosivos que requieren materiales de conductos resistentes y sistemas de filtración química específicos. Los sistemas de filtración en dos etapas -prefiltro mecánico para partículas gruesas y filtros HEPA H13/H14 para partículas finas- garantizan un aire recirculado que cumple los límites de exposición laboral, eliminando la necesidad de extracción externa con la pérdida de energía asociada.
Integración ERP/MES e interfaz de datos de fábrica
La Industria 4.0 ha hecho indispensable la integración de las máquinas de producción con los sistemas de información corporativos. Un sistema láser aislado, carente de comunicación bidireccional con ERP (Planificación de Recursos Empresariales) y MES, representa un cuello de botella informativo: requiere la introducción manual de trabajos, no realiza un seguimiento automático de la producción y genera ineficiencias logísticas. La arquitectura de software moderna proporciona conectividad nativa con protocolos industriales estándar e interfaces de programación (API) para el intercambio de datos en tiempo real.
El software de control de la máquina implementa protocolos de comunicación industrial como OPC UA (Open Platform Communications Unified Architecture), MQTT (Message Queuing Telemetry Transport) o interfaces RESTful para la integración con sistemas informáticos heterogéneos. A través de estos canales, la máquina recibe del MES recetas de marcado, parámetros láser, secuencias de producción y prioridades de trabajo. Paralelamente, envía datos de producción en tiempo real al MES: piezas marcadas, tiempos de ciclo, alarmas, resultados de inspección, consumo de energía.
La integración con el ERP permite sincronizar la programación del marcado con la disponibilidad de material, los pedidos de los clientes y los plazos logísticos. Cuando se introduce un pedido en el ERP, el sistema genera automáticamente los trabajos de marcado correspondientes, descarga los archivos gráficos necesarios del PLM (Gestión del Ciclo de Vida del Producto) y los envía a la máquina láser. Una vez finalizado el marcado, el ERP recibe la confirmación de la cantidad producida, actualiza las existencias y genera los documentos adjuntos con códigos de seguimiento exclusivos.
Desde el punto de vista del hardware, el sistema proporciona un conjunto completo de señales digitales de E/S para la interconexión con robots, sistemas de manipulación automática y PLC de línea. Las entradas digitales reciben señales de habilitación de ciclo, presencia de pieza, parada de emergencia de línea; las salidas digitales señalan ciclo completo, alarma de máquina, solicitud de material. Esta interfaz eléctrica normalizada permite integrar la máquina láser en células robotizadas o líneas de transferencia totalmente automatizadas, sin necesidad de modificar el software a medida.
Beneficios operativos y calidad del resultado final
El uso de un sistema láser integrado para el marcado de electrodomésticos genera beneficios tangibles en múltiples dimensiones operativas. En términos de calidad, el marcado láser permanente ofrece una resistencia a la abrasión, a los productos químicos domésticos y a la exposición a los rayos UV superior a la de cualquier tecnología de impresión. Los códigos DataMatrix grabados por láser conservan la legibilidad incluso después de años de uso intensivo, lo que garantiza la trazabilidad al final de la vida útil para los programas de reciclaje y el cumplimiento de las directivas medioambientales (WEEE, RoHS).
La flexibilidad de la producción se traduce en tiempos de cambio drásticamente reducidos. Para cambiar de un panel de control a otro modelo, basta con cargar un nuevo archivo de marcado, sin necesidad de sustituir herramientas ni reconfigurar la mecánica. En contextos multiproducto típicos de la industria de electrodomésticos, donde varias variantes estéticas comparten la misma plataforma funcional, esta agilidad permite una producción justo a tiempo sincronizada con la demanda real, reduciendo los stocks intermedios y el riesgo de obsolescencia.
El Tiempo enmascarado de carga/descarga que permite la mesa giratoria indexable optimiza la utilización del láser. Mientras la máquina marca en una estación, el operario prepara los componentes en la estación opuesta. El tiempo de cambio de menos de 1,5 segundos hace que la pérdida de productividad relacionada con la rotación sea insignificante. En lotes medianos y grandes, esta configuración acerca la eficacia global a los valores teóricos del tiempo de láser solo, maximizando el rendimiento de la inversión.
La calidad constante garantizada por la compensación 3D, la perfilometría y el autocentrado elimina los rechazos debidos a un posicionamiento incorrecto o a una profundidad desigual. La repetibilidad micrométrica del sistema mecánico y la estabilidad de los parámetros láser garantizan que la millonésima pieza marcada sea idéntica a la primera, una condición esencial para los contratos de suministro de tipo automovilístico, en los que las PPM (Piezas Por Millón) defectuosas son contractualmente vinculantes.
Desde el punto de vista de la seguridad y el cumplimiento de la normativa, los modernos sistemas láser industriales implementan la categoría de seguridad PL-c según la norma EN ISO 13849-1, con relés de seguridad dedicados, tecnología de doble contactor y enclavamientos múltiples. Todo el volumen de trabajo está blindado contra las emisiones láser, cumpliendo la clasificación láser de Clase 1 (seguro en todas las condiciones razonablemente previsibles). La extracción integrada garantiza el cumplimiento de los límites de exposición profesional a sustancias transportadas por el aire, de acuerdo con la Directiva 2004/37/CE sobre carcinógenos y mutágenos.
Perspectivas de futuro: hacia la personalización masiva y la inspección totalmente automatizada
La evolución del mercado de los electrodomésticos empuja hacia una personalización cada vez mayor: electrodomésticos configurables con paneles intercambiables, ediciones limitadas de marca compartida, servicios de personalización estética. Estas tendencias amplifican el valor del marcado láser, una tecnología inherentemente flexible que permite variaciones gráficas sin inversión en herramientas. La integración con los sistemas de configuración de la web a la producción permitirá a los clientes finales definir patrones gráficos personalizados en línea, que se traducirán automáticamente en trabajos de marcado y productos bajo demanda con plazos de entrega mínimos.
La inteligencia artificial aplicada a la inspección visual promete elevar aún más los estándares de calidad. Los algoritmos de aprendizaje profundo entrenados en miles de imágenes de marcas conformes y defectuosas podrán identificar anomalías sutiles (microfracturas, contraste insuficiente, desviaciones geométricas) invisibles para los operadores humanos o los sistemas de visión tradicionales basados en umbrales fijos. Estos sistemas de inspección impulsados por IA proporcionarán información en tiempo real al control láser, permitiendo ajustes paramétricos automáticos para compensar las desviaciones del proceso.
La convergencia del marcado láser, la impresión aditiva en 3D y los revestimientos funcionales abre escenarios sin precedentes. Los componentes de aparatos producidos mediante fabricación aditiva podrán recibir marcado láser integrado en el propio proceso de impresión, con transiciones suaves entre funcionalidad estructural, estética e informativa. Los revestimientos conductores transparentes marcados con láser podrán funcionar simultáneamente como interfaz táctil capacitiva y superficie de visualización, eliminando las distinciones entre entrada y salida en la interfaz hombre-máquina.
