La industria de los dispositivos médicos atraviesa una fase de miniaturización extrema. Los catéteres cardiovasculares y neurovasculares de nueva generación requieren diámetros exteriores inferiores a 2 mm, grosores de pared de 50-100 micrómetros y geometrías complejas que desafían los límites de las tecnologías de procesamiento tradicionales.
El procesado por láser representa hoy en día la única solución industrialmente accesible para cumplir simultáneamente los requisitos de precisión dimensional, calidad superficial y trazabilidad normativa que caracterizan a este sector. A diferencia de las tecnologías mecánicas, que introducen tensiones residuales y deformaciones plásticas, los procesos láser permiten procesar materiales poliméricos biocompatibles manteniendo las propiedades originales del sustrato.
En este contexto, la elección de los parámetros de funcionamiento, la gestión de las Zonas Afectadas por el Calor (ZAC) y la implantación de sistemas de control de calidad en línea se convierten en factores decisivos para el éxito de la producción. El reto no es sólo técnico, sino también económico: volúmenes de producción del orden de cientos de miles de piezas requieren procesos estables, repetibles y totalmente automatizados.
Cómo funciona el marcado láser en catéteres biocompatibles
El marcado por láser en productos sanitarios aprovecha la absorción selectiva de la radiación electromagnética por el material objetivo. Los polímeros utilizados en los catéteres -principalmente PEBAX, nailon y poliuretano- tienen picos de absorción específicos que determinan la elección de la longitud de onda óptima.
Los láseres UV de 355 nm son especialmente eficaces para marcar códigos alfanuméricos y Data Matrix en superficies de polímeros transparentes. La energía fotónica a esta longitud de onda es suficiente para romper los enlaces moleculares de la superficie sin generar carbonización, produciendo contrastes visuales nítidos con cambios térmicos mínimos. La densidad de energía típica está entre 0,1 y 0,5 J/cm², valores que garantizan marcas permanentes sin comprometer la integridad estructural del dispositivo.
Para aplicaciones en catéteres con revestimientos metálicos o radiopacos, los láseres de fibra que funcionan a 1064 nm ofrecen un rendimiento superior. La mayor penetración de la radiación infrarroja permite marcar a través de capas superficiales transparentes, alcanzando el material absorbente subyacente. Los sistemas que hemos implantado en el entorno de la sala blanca alcanzan velocidades de marcado superiores a 2000 mm/min, manteniendo una resolución gráfica inferior a 10 micrómetros.
El control de la Frecuencia de Repetición de Pulsos (PRF) entre 20 kHz y 100 kHz permite modular la entrada de calor específico, adaptando el proceso a diferentes formulaciones de polímeros sin cambios significativos en el hardware. Esta flexibilidad es crucial cuando se trabaja con lotes de material de distintos proveedores, una situación habitual en la industria de dispositivos médicos.
Parámetros críticos para el corte y taladrado de precisión
El corte por láser de catéteres requiere un control milimétrico de la geometría del haz y la dinámica del proceso. Las tolerancias dimensionales exigidas -normalmente ±25 micrómetros en los diámetros exteriores y ±10 micrómetros en las longitudes- requieren el uso de sistemas ópticos de alta definición y plataformas de movimiento con codificadores lineales.
La calidad de corte se cuantifica mediante parámetros objetivos: rugosidad superficial Ra inferior a 3,2 micrómetros, ausencia de rebabas superior a 5 micrómetros y perpendicularidad de las superficies dentro de un margen de 2º. Estos parámetros, aunque no están codificados en normas específicas, son requisitos de facto para su aprobación por los organismos reguladores.
Los láseres de CO₂ con una longitud de onda de 10,6 micrómetros destacan en el corte de materiales poliméricos gruesos, generando superficies de corte lisas y selladas térmicamente. La potencia de funcionamiento suele mantenerse por debajo de 50 W para evitar una carbonización excesiva, mientras que la velocidad de corte varía entre 10 y 100 mm/min, según el grosor del material y la complejidad geométrica.
Para taladrar microagujeros para guías metálicas o crear patrones de irrigación, los láseres pulsados ofrecen un control superior al de los modos continuos. La energía por pulso, normalmente entre 0,1 y 2 mJ, se concentra en áreas circulares de menos de 100 micrómetros de diámetro, generando orificios con relaciones de aspecto (profundidad/diámetro) superiores a 10:1.
La gestión de la asistencia gaseosa durante el corte requiere una atención especial. El nitrógeno a presiones de 2-8 bares evita la oxidación de las superficies cortadas, mientras que los flujos de aire comprimido filtrado son suficientes para aplicaciones menos críticas. La dirección y la velocidad del flujo gaseoso influyen significativamente en la calidad del filo de corte y en la repetibilidad dimensional del proceso.
Aplicaciones prácticas en la industria de productos sanitarios
Los catéteres de angioplastia coronaria son probablemente la aplicación más difícil para las tecnologías láser. Estos dispositivos requieren la creación de aberturas laterales con geometrías complejas, diseñadas para alojar stents metálicos expandibles. La precisión requerida -agujeros elípticos con tolerancias de ±15 micrómetros en el eje mayor- sólo puede conseguirse mediante sistemas láser equipados con óptica adaptativa y controles de proceso en tiempo real.
En la producción de catéteres neurovasculares, el procesamiento por láser permite transiciones graduales de rigidez a lo largo del eje longitudinal del dispositivo. Mediante patrones controlados de microperforación, las propiedades mecánicas del polímero pueden modificarse localmente, creando zonas flexibles que facilitan la navegación a través de tortuosidades anatómicas complejas. Las energías del proceso, del orden de 0,05-0,2 J/cm², son suficientes para debilitar selectivamente la estructura del polímero sin comprometer el sellado de presión interna.
Los sistemas de drenaje utilizados en neurocirugía requieren múltiples patrones de perforación con diámetros que oscilan entre 50 y 500 micrómetros. La distribución espacial de los orificios influye directamente en la eficacia clínica del dispositivo, por lo que es esencial controlar la posición absoluta de cada orificio individual. Los sistemas láser galvanométricos, con precisiones de posicionamiento inferiores a 5 micrómetros, representan la única solución industrialmente escalable para este tipo de aplicación.
Como parte de la trazabilidad reglamentaria, todos los productos sanitarios deben llevar marcas permanentes que resistan la esterilización, el almacenamiento y el uso clínico. Los códigos Data Matrix fabricados con láser UV mantienen la legibilidad durante más de 5 años en condiciones de almacenamiento acelerado (40°C, 75% HR), superando con creces los requisitos reglamentarios para los dispositivos con una vida útil de 3 años.
Retos comunes y soluciones operativas

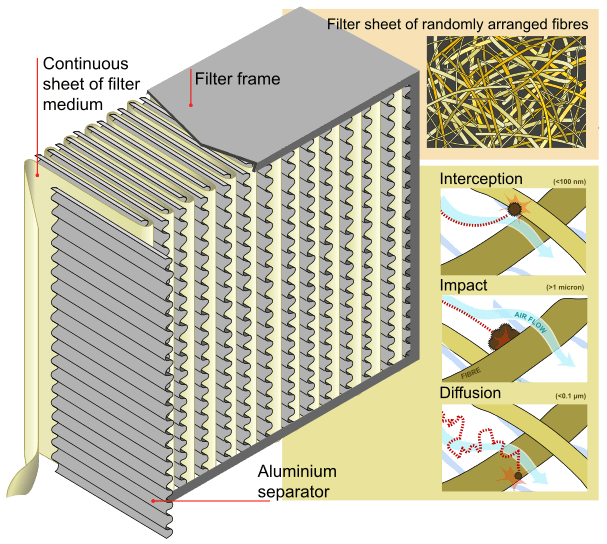

La contaminación por partículas representa uno de los retos más críticos en el procesamiento por láser de dispositivos médicos. Los procesos de ablación generan partículas submicrónicas que pueden depositarse en las superficies procesadas, comprometiendo la biocompatibilidad del producto final. La implantación de sistemas de extracción localizada con filtros HEPA y el mantenimiento de presiones positivas en la zona de procesamiento reducen significativamente este riesgo.
Las variaciones entre lotes de materiales poliméricos requieren amplios protocolos de cualificación. Incluso pequeños cambios en la formulación del polímero -variaciones en los aditivos, estabilizadores UV o plastificantes- pueden alterar significativamente la respuesta a la energía láser. La caracterización previa mediante muestreo estadístico y la aplicación de algoritmos automáticos de corrección de parámetros ayudan a mantener una calidad constante del proceso.
El control térmico durante el mecanizado prolongado se vuelve crítico cuando se trabaja con materiales sensibles a la temperatura. La acumulación de calor en las zonas de mecanizado puede causar deformaciones dimensionales o cambios en las propiedades superficiales. Los sistemas de refrigeración por aire forzado o, en los casos más críticos, por agua, mantienen las temperaturas de funcionamiento por debajo de 40°C incluso durante ciclos de producción continuos.
La validación del proceso según las normas de la FDA exige una amplia documentación de todos los parámetros operativos y procedimientos de control de calidad. La trazabilidad completa de cada pulso láser individual, incluida la potencia, la duración, la posición y el resultado del control de calidad, genera importantes volúmenes de datos que deben archivarse y estar disponibles para las auditorías reglamentarias durante periodos superiores a 10 años.
Integración en líneas de producción validadas
La implantación de sistemas láser en entornos de producción regulados requiere planteamientos de ingeniería específicos. La IQ/OQ/PQ (Cualificación de la Instalación/Operativa/Rendimiento) debe documentar todos los aspectos del proceso, desde la calibración de los instrumentos de medición hasta la validación del software de control.
Los sistemas de visión integrados permiten un control de calidad del 100% sin ralentizar significativamente los ciclos de producción. Los algoritmos de procesamiento de imágenes analizan las geometrías mecanizadas en tiempo real, identificando automáticamente los defectos dimensionales o superficiales. La resolución óptica, normalmente de 2 a 5 micrómetros por píxel, es suficiente para detectar defectos de más de 20 micrómetros con una elevada confianza estadística.
La integración con los sistemas MES (Manufacturing Execution System) permite una trazabilidad completa de cada dispositivo producido. La correlación entre los parámetros del proceso, los resultados del control de calidad y los identificadores únicos del producto crea una base de datos en la que se pueden realizar búsquedas y que facilita las investigaciones posventa y la retirada de productos.
El mantenimiento preventivo es especialmente importante en entornos regulados. Los protocolos de calibración periódica, la sustitución programada de componentes críticos y la validación continua del rendimiento garantizan la estabilidad del proceso a lo largo del tiempo. Los sistemas que implantamos incluyen sensores de monitorización que detectan automáticamente desviaciones en los parámetros de funcionamiento, activando procedimientos de corrección antes de que la calidad del producto se vea comprometida.
Perspectivas de futuro y consideraciones prácticas
La evolución de los dispositivos médicos hacia geometrías cada vez más complejas requiere tecnologías láser más versátiles y precisas. La investigación con láser de femtosegundo muestra resultados prometedores para el procesamiento a nanoescala, abriendo posibilidades de aplicación que hoy son impensables con las tecnologías convencionales.
La integración de la inteligencia artificial en los sistemas de control de procesos representa otra importante frontera tecnológica. Los algoritmos de aprendizaje automático pueden identificar patrones en los datos del proceso que escapan al análisis humano, optimizando automáticamente los parámetros de funcionamiento para maximizar el rendimiento y la calidad.
Para las empresas que se plantean invertir en tecnología láser para dispositivos médicos, la planificación de la capacidad requiere un análisis en profundidad. Nuestros sistemas suelen alcanzar utilizaciones superiores al 85% en producción continua, con ciclos de mantenimiento planificados de no más de 4 horas a la semana.
