En la industria relojera de precisión, el marcado de componentes representa uno de los retos técnicos más complejos de la industria manufacturera. Cuerpos de cajas de acero 316L de unos milímetros de grosor, esferas de oro blanco, componentes del movimiento de titanio de grado 5: cada material requiere unos parámetros láser específicos para conseguir un marcado permanente sin comprometer las propiedades mecánicas de la pieza. El reto se amplifica si tenemos en cuenta las tolerancias dimensionales requeridas: posicionamiento con una precisión inferior a ±0,025 mm en superficies curvas, profundidades de grabado controladas por micrómetros y acabados estéticos que deben integrarse perfectamente en el diseño del producto acabado.
Los métodos tradicionales, como el grabado mecánico o el ataque químico, muestran limitaciones evidentes cuando se aplican a componentes de relojes de gran valor. El grabado mecánico genera tensiones mecánicas localizadas que pueden comprometer la resistencia a la fatiga del material, mientras que los procesos químicos implican largos tiempos de proceso e importantes problemas medioambientales. El marcado por láser de pulsos ultracortos (láser ultrarrápido) se perfila como la solución tecnológica preferida, ya que permite procesar incluso materiales sensibles a la temperatura, manteniendo un control total sobre la zona afectada por el calor (ZAC).
Cómo funciona el marcado láser en materiales de relojería
El proceso de marcado láser aprovecha la interacción controlada entre la radiación electromagnética y la materia para crear cambios permanentes en la superficie del material. Para los componentes de los relojes, utilizamos principalmente láseres de fibra en la banda espectral de 1064 nm para los metales, y láseres UV (láseres ultravioleta) a 355 nm para las aplicaciones que requieren zonas de alteración térmica mínima.
La física del proceso varía significativamente según los materiales. En el acero inoxidable 316L, utilizado habitualmente para cajas y pulseras, el láser induce una oxidación controlada en las capas superficiales, creando un contraste de color sin eliminar material. En el titanio de grado 2 y 5, en cambio, obtenemos una coloración interferométrica mediante la formación de óxidos de grosor nanométrico, con tonalidades que varían del dorado al azul según el grosor del óxido formado.

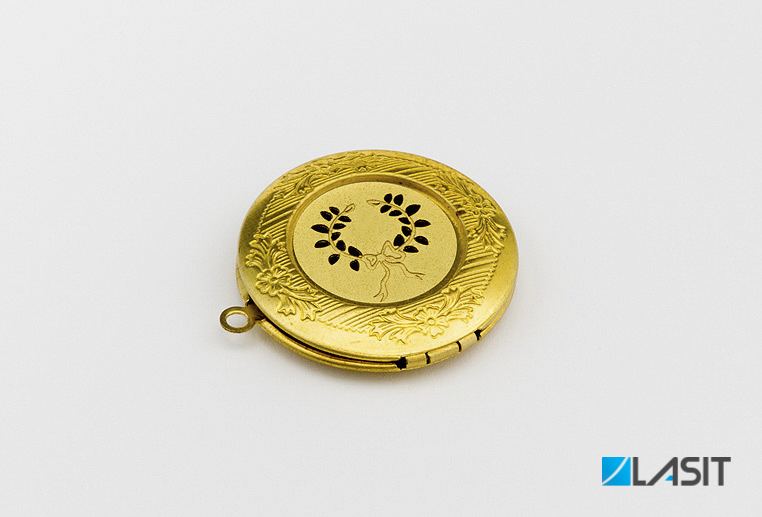

Para metales preciosos como el oro de 18 quilates o el platino, la ablación térmica controlada es el mecanismo predominante. La potencia máxima debe calibrarse con precisión: los valores demasiado altos provocan una fusión localizada y la formación de rebabas, mientras que una potencia insuficiente produce marcas poco contrastadas y poco duraderas. La frecuencia de repetición del pulso se convierte en un parámetro crítico: las frecuencias en el rango de 20-80 kHz permiten controlar la acumulación térmica, lo que es esencial cuando se trabaja con los pequeños grosores típicos de los componentes de relojería.
Parámetros operativos y configuraciones del proceso
Optimizar los parámetros del láser para aplicaciones relojeras requiere un enfoque sistemático basado en el material, la geometría del componente y el resultado estético deseado. La potencia media es el parámetro principal: para marcas decorativas en acero inoxidable solemos trabajar entre 8 y 15 W, mientras que para grabados profundos de hasta 0,1 mm en titanio, se requiere una potencia media de 20-30 W.
La velocidad de escaneado influye directamente en la calidad y la productividad. En las superficies planas de las cajas de los relojes, las velocidades de 1500-2500 mm/min garantizan la uniformidad del marcado manteniendo unos tiempos de ciclo aceptables. Para geometrías complejas, como los componentes del movimiento, reducimos la velocidad a 800-1200 mm/min para compensar las aceleraciones y deceleraciones del sistema de escaneado galvanométrico.

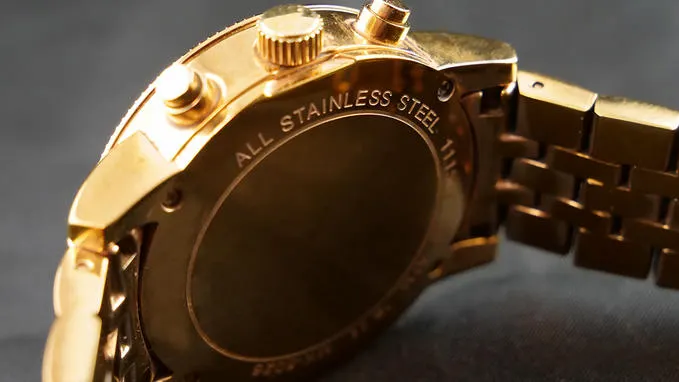

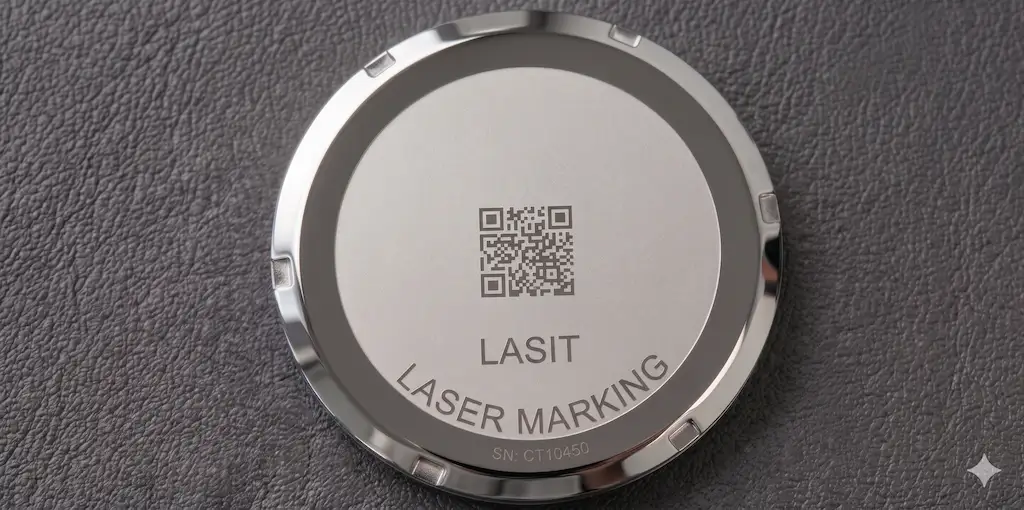

La profundidad de grabado se controla mediante el número de pasadas y la energía por pulso. Para los números de serie de los fondos de las cajas, una sola pasada con una energía de 0,8-1,2 mJ por pulso produce profundidades de 20-30 micrómetros, suficientes para garantizar la durabilidad sin debilitar estructuralmente el componente. Las marcas decorativas más pronunciadas requieren un enfoque de varias pasadas: 3-5 pasadas con energía reducida por pasada minimizan la acumulación de calor y mejoran la uniformidad del resultado.

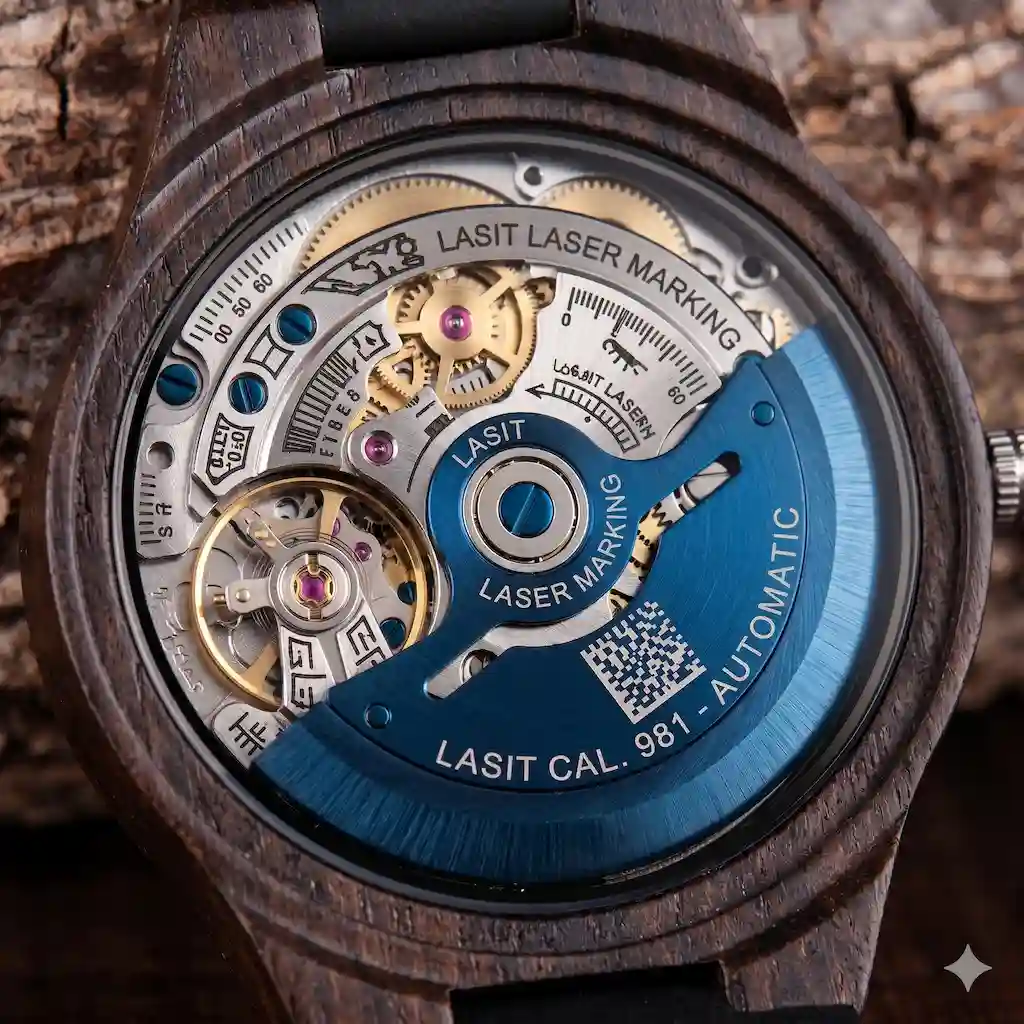

La gestión de la zona térmicamente alterada (ZAT) es un aspecto crítico en la relojería de precisión. Utilizando pulsos con duraciones del orden de femtosegundos, limitamos la ZAT a unos pocos micrómetros, preservando la microestructura y las propiedades mecánicas del material base. Este enfoque es especialmente importante para los componentes del movimiento, donde las alteraciones metalúrgicas localizadas podrían afectar a la precisión cronométrica.
Resolver retos comunes en el proceso
El marcado de componentes de relojería presenta retos específicos que requieren soluciones tecnológicas específicas. Hacer frente a los reflejos es un problema frecuente cuando se trabaja en superficies metálicas pulidas típicas de la relojería. Las superficies de las cajas de acero pulido u oro blanco pueden reflejar hasta el 95% de la radiación incidente, reduciendo la eficacia del proceso y creando riesgos para el operario.
La solución técnica consiste en utilizar ángulos de incidencia optimizados y sistemas de conformación del haz para concentrar la energía en la zona de trabajo. En algunos casos, aplicamos revestimientos absorbentes temporales que se retiran tras el marcado, garantizando una absorción óptima sin comprometer el acabado final del componente. Para geometrías complejas, los sistemas de escaneado 3D nos permiten mantener un ángulo de incidencia constante incluso en superficies curvas.
La gestión térmica del proceso representa otro reto crítico. Los componentes del reloj tienen una masa térmica baja y una conductividad térmica alta, lo que facilita la propagación del calor a las zonas adyacentes. Esto puede causar deformaciones dimensionales incompatibles con las tolerancias exigidas. Utilizamos estrategias de refrigeración activa con flujos de aire controlados y, para componentes especialmente críticos, sistemas de refrigeración termoeléctricos que mantienen estable la temperatura de la pieza durante todo el proceso de marcado.
El control de calidad en tiempo real resulta esencial cuando se procesan componentes de alto valor. Los sistemas de visión integrados verifican el posicionamiento previo al marcado, comprueban la calidad durante el proceso y validan los resultados finales. Los algoritmos específicos de procesamiento de imágenes detectan defectos dimensionales del orden de unas pocas micras, lo que permite correcciones inmediatas o el rechazo automático de componentes no conformes.
Comparación con tecnologías alternativas
El marcado mecánico tradicional utiliza herramientas de diamante o carburo para eliminar material mediante una acción mecánica directa. Este enfoque garantiza grandes profundidades de grabado y bajos costes de inversión, pero tiene importantes limitaciones para las aplicaciones relojeras. Las tensiones mecánicas inducidas por la herramienta pueden generar grietas microscópicas que se propagan con el tiempo, comprometiendo la fiabilidad a largo plazo. La precisión de posicionamiento rara vez es inferior a ±0,05 mm, inadecuada para marcar componentes miniaturizados.
Los procesos químicos como el ataque ácido o la electroerosión permiten procesar geometrías complejas sin tensión mecánica, pero requieren un enmascaramiento elaborado y largos tiempos de proceso. La manipulación de reactivos químicos conlleva importantes costes medioambientales y de seguridad, mientras que el control de la profundidad de ataque es menos preciso que con los procesos láser. Para una producción de gran volumen, los costes operativos de los procesos químicos superan rápidamente a los del marcado por láser.
La impresión industrial por chorro de tinta es una alternativa para las marcas temporales o semipermanentes, pero inadecuada para las aplicaciones relojeras que requieren permanencia en condiciones ambientales duras. La resistencia a la abrasión, la estabilidad a los rayos UV y la compatibilidad con los líquidos de limpieza son insuficientes para los estándares de la relojería.
El marcado por láser combina las ventajas de las tecnologías alternativas minimizando sus limitaciones: precisión comparable a la mecánica, velocidad superior a los procesos químicos, permanencia garantizada. La mayor inversión inicial se amortiza rápidamente gracias a la reducción de los tiempos de ciclo, la eliminación de consumibles químicos y la mayor calidad del resultado.
Integración en las líneas de producción de relojería
La implantación de sistemas láser en entornos de fabricación de relojes requiere un enfoque sistemático que tenga en cuenta los flujos de procesos existentes, las competencias disponibles y los objetivos de productividad. La configuración manual es el punto de partida para muchos fabricantes, especialmente adecuada para la producción de lotes pequeños o la creación de prototipos. Los operarios cualificados cargan los componentes en dispositivos específicos, mientras que los sistemas de visión ayudan con la alineación y el control de calidad.
Para volúmenes de producción mayores, la automatización parcial mediante sistemas de alimentación por bandeja o cinta transportadora permite reducir los tiempos de preparación manteniendo la flexibilidad operativa. La integración con los sistemas de ejecución de fabricación (MES) permite la trazabilidad completa de los componentes procesados, un requisito esencial para la certificación de calidad en la industria relojera.
La automatización total mediante la integración robótica es una evolución natural para la producción a gran escala. Los robots antropomórficos de 6 ejes manipulan componentes de geometría compleja, mientras que los sistemas de visión 3D verifican el posicionamiento con precisión micrométrica. Según nuestra experiencia con clientes de la industria relojera, la integración robótica reduce la duración de los ciclos en un 40-60% en comparación con las configuraciones manuales, al tiempo que mejora la repetibilidad del proceso.
La conectividad Industria 4.0 permite la supervisión remota de los parámetros del proceso y el mantenimiento predictivo basado en el análisis de datos. Los sensores específicos controlan la potencia del láser, la temperatura de la fuente y la precisión del sistema de escaneado: las desviaciones de los parámetros nominales activan alarmas automáticas o correcciones en tiempo real, minimizando los desechos y los tiempos de inactividad imprevistos.
Conclusiones y perspectivas de aplicación
El marcado por láser de componentes de relojería representa la convergencia entre la precisión técnica absoluta y la sostenibilidad del proceso de producción. Los parámetros críticos -control térmico, precisión de posicionamiento, manipulación de materiales preciosos- requieren conocimientos específicos que se transfieren eficazmente a las industrias relacionadas. La evolución tecnológica hacia pulsos cada vez más cortos y sistemas de control más sofisticados abre posibilidades de aplicación impensables hasta hace poco: marcado en componentes cerámicos, coloración interferométrica controlada, microtexturizado para mejorar las propiedades tribológicas de los componentes móviles.
