El sector dental tiene unos requisitos de marcado extremadamente estrictos. Los materiales utilizados -titanio de grado 4 y 5, aleaciones de cobalto-cromo y acero inoxidable 316L- requieren tecnologías que preserven plenamente sus características biomecánicas y su biocompatibilidad.
Los principales retos son:
- Marcado en superficies micrométricas de tornillos (diámetros <3 mm de grosor)
- Conservación de las superficies bioactivas de los implantes osteointegrables
- Mantener la integridad estructural de los instrumentos sometidos a grandes esfuerzos mecánicos (par >35Ncm)
- Cumplimiento de los requisitos MDR 2017/745 y UDI
- Resistencia a cientos de ciclos de esterilización (134°C, 2,1 bar)
- Trazabilidad de los componentes del sistema de implantes multiplataforma
Tecnología láser de picosegundos: interacción ultrarrápida para un marcado de precisión
La tecnología láser de pulsos ultracortos (picosegundos) representa la vanguardia para el marcado de dispositivos dentales, y ofrece ventajas sustanciales para los instrumentos quirúrgicos y los componentes de los implantes:
Parámetros técnicos e interacción con los materiales dentales
- Duración del pulso: 3ps, con una potencia media de 50W o 100W
- Interacción fotofísica: ablación «fría» en lugar de fusión térmica
- Zona afectada por el calor (ZAC): <5μm, esencial para conservar las propiedades mecánicas
Estas características son decisivas a la hora de marcar:
- Fresas quirúrgicas con revestimiento de nitruro de titanio
- Llaves dinamométricas de tolerancia calibrada
- Implantes con superficies bioactivas microtexturizadas
Sistemas ópticos avanzados e integración con tecnologías de imagen
Cabezal de exploración de 3 ejes con control dinámico del enfoque
El marcado de componentes dentales requiere sistemas ópticos sofisticados. Las soluciones LASIT integran cabezales de escaneado con:
- Corrección dinámica de la distancia focal: mantiene un enfoque óptimo en superficies curvas, como la espiral de un implante
- Rango de corrección tridimensional: hasta ±35 mm en el eje Z, esencial para kits quirúrgicos completos
- Punto minimizado: diámetro <20μm, esencial para la legibilidad de DataMatrix en componentes miniaturizados
Sistema de visión integrado TTL (Through The Lens)
La precisión de posicionamiento está garantizada por los sistemas de visión TTL:
- Resolución: hasta 5μm/píxel para alineación en componentes protésicos
- Trayectoria óptica compartida: el sistema utiliza la misma trayectoria del rayo láser, lo que garantiza cero errores de paralaje
- Reducción de los tiempos de proceso: eliminación de los movimientos de traslación entre la visión y el marcado
- Algoritmos de reconocimiento de patrones: identificación automática de plataformas de implantes
- Inspección dimensional en tiempo real: control de calidad según la norma AIM-DPM
Aplicaciones específicas en la industria dental
Marcado de sistemas completos de implantes
Para los fabricantes de sistemas de implantes, el marcado láser garantiza la trazabilidad de todo el flujo de trabajo:
- Implantes: marcado del lote en la plataforma, sin interferir con las superficies osteointegrables
- Pilar: marcado del diámetro, altura transgingival y angulación
- Tornillos de apriete: marcado del par de apriete máximo admisible
- Herramientas específicas: referencias de marcado para una orientación protésica correcta
El marcado DataMatrix en estos componentes requiere una precisión extrema, con tamaños de celda de hasta 0,1 mm y tolerancias inferiores a 0,02 mm.
Marcado de kits quirúrgicos completos
Los kits quirúrgicos de implantología requieren el marcado de instrumentos con diferentes geometrías:
- Fresas quirúrgicas: diámetros de marcado (2,0-5,5 mm) y profundidades de trabajo (6-15 mm)
- Roscado: marcado del paso de rosca y compatibilidad con la plataforma
- Destornilladores: marcado del tipo de conexión (hexagonal, torx, cuadrado)

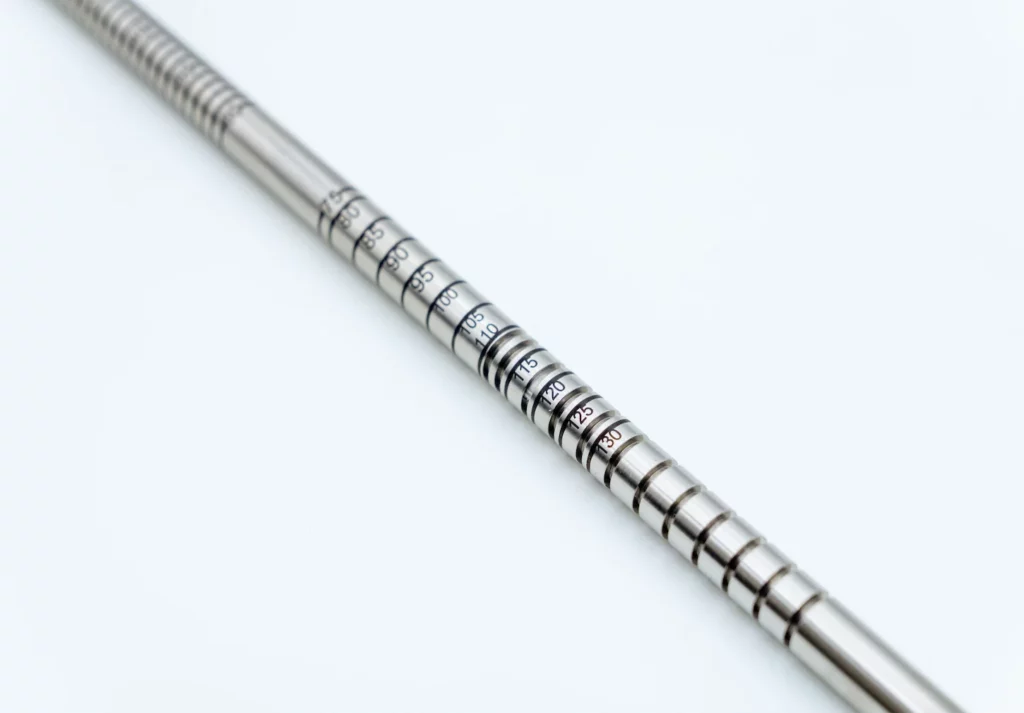

- Carracas dinamométricas: escalas graduadas para controlar el par de apriete
Trazabilidad UDI en instrumentos de ortodoncia
Los instrumentos de ortodoncia polivalentes requieren un marcado UDI permanente con características específicas:
- Profundidad calibrada a 5-10μm para evitar el compromiso estructural
- Textura superficial controlada para evitar la acumulación de biopelículas
- Resistencia a las lavadoras desinfectadoras enzimáticas
- Compatibilidad con las pruebas de pasivación cítrica y nítrica
Rendimiento técnico del marcado por láser de picosegundos
Resistencia a la corrosión y biocompatibilidad
El marcado por láser de picosegundos mantiene los parámetros de biocompatibilidad:
- Supera la prueba de niebla salina de 400 horas (ISO 9227)
- Mantiene la resistencia a la corrosión por fisuras (ASTM F746)
- No altera la citotoxicidad de los materiales (ISO 10993-5)
- Conserva las características de biocompatibilidad (ISO 10993-1)
Verificación de legibilidad según la norma ISO/IEC 15415
La legibilidad de los códigos DataMatrix se evalúa con requisitos específicos:
- Calificación mínima «B» de calidad global
- Contraste >40% incluso tras 200 ciclos de esterilización
- Descodificación garantizada con escáneres estándar
- Legibilidad verificada en superficies curvas de hasta 15° de inclinación
Soluciones LASIT optimizadas para el sector dental
LASIT ha desarrollado sistemas de marcado específicos para la industria dental:
- FlyRing: sistema de husillo giratorio para el marcado a 360° de instrumentos cilíndricos e implantes
- CompactMark S: sistema de alta precisión con parte superior de acero inoxidable 316L para entornos de sala blanca
- PowerMark Picosegundo: Láser para integración en células de producción automatizadas
- Software FlyCAD con módulo dental: gestión de bases de datos de implantes y ortodoncia
Perspectivas de futuro
El marcado por láser de picosegundos representa el estado del arte para la identificación permanente de dispositivos dentales, garantizando la trazabilidad, la seguridad y el cumplimiento normativo sin comprometer las propiedades del material. Las tendencias futuras incluyen la integración con sistemas blockchain para validar la autenticidad de los componentes protésicos y el uso de tecnologías avanzadas de reconocimiento para la autoidentificación de los instrumentos durante los procedimientos quirúrgicos.
