En el sector de la fabricación de rifles, la trazabilidad es mucho más que un requisito normativo. Cada componente debe identificarse de forma única, legible y permanente, garantizando al mismo tiempo una precisión milimétrica y el cumplimiento de estrictas normas de calidad. El marcado láser se ha consolidado como la tecnología de referencia para este tipo de aplicaciones, pero no todas las soluciones del mercado son capaces de satisfacer los requisitos específicos de un sector tan exigente.
Los retos del marcado en la producción de rifles

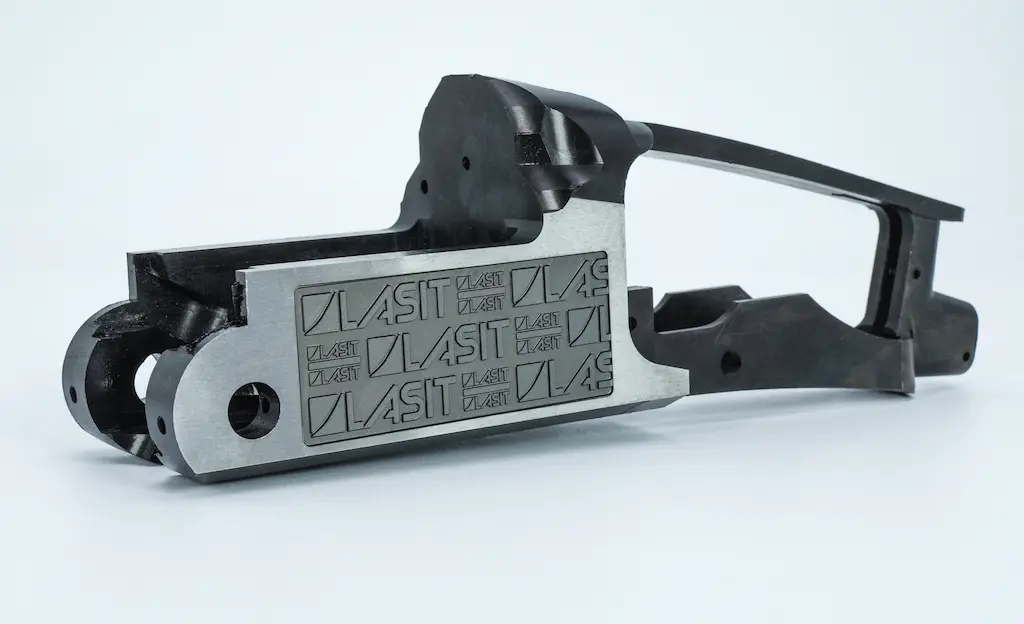

La fabricación de rifles y sus componentes tiene características que hacen que el marcado por láser sea especialmente complejo. Las piezas que hay que marcar suelen ser grandes componentes cilíndricos, como cañones, tambores y receptores, que requieren múltiples marcados en superficies curvas y en distintas posiciones. La propia geometría de los componentes implica la necesidad de mover la pieza con extrema precisión durante el proceso de marcado, manteniendo al mismo tiempo una calidad constante del resultado en toda la superficie.
A esto se añade la necesidad de garantizar una trazabilidad completa mediante la integración con los sistemas de gestión de la empresa. No se trata simplemente de grabar un código en la superficie metálica, sino de crear un vínculo directo entre el componente físico y su gemelo digital dentro del sistema ERP. Cada fusil debe ser trazable desde la materia prima hasta el producto acabado, pasando por todas las fases de procesamiento y montaje.
La verificación inmediata de la calidad del marcado es otro aspecto crítico. En una industria en la que las normas de calidad están definidas por reglamentos estrictos, no basta con marcar: también hay que verificar en tiempo real que lo que se graba es realmente legible y se ajusta a las especificaciones. Un código ilegible o parcialmente comprometido no es aceptable y debe detectarse inmediatamente, antes de que el componente continúe en el ciclo de producción.
TowerMark XYS: una solución integrada para necesidades complejas

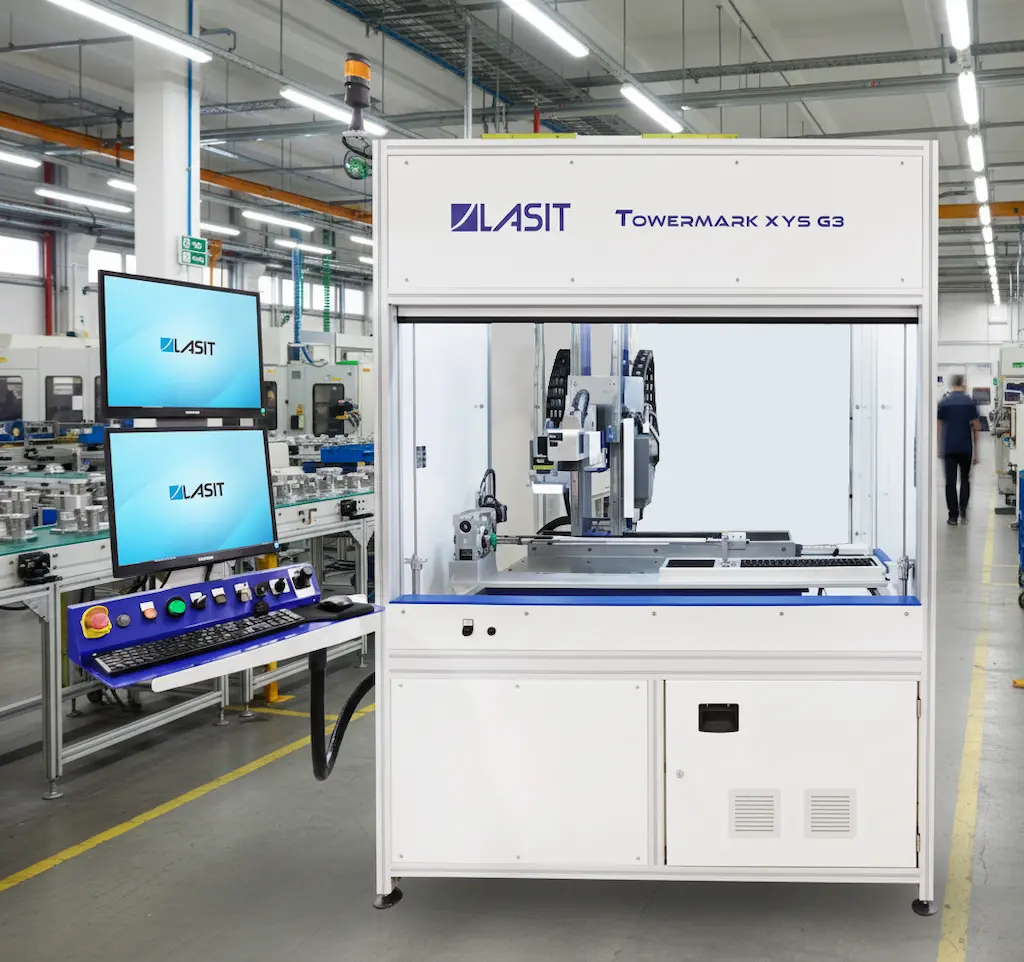

El sistema TowerMark XYS se creó precisamente para responder a estos retos específicos. Es una estación de marcado láser modular diseñada para manipular componentes de gran tamaño con configuraciones geométricas complejas. En el corazón del sistema hay una estructura de tres ejes extremadamente rígida, dimensionada para cubrir un área de trabajo de 800x200x600 mm. Esta anchura permite colocar incluso los componentes más voluminosos y alcanzarlos con el rayo láser en varios lugares, sin necesidad de reposicionamiento manual.
La estructura mecánica del TowerMark XYS se diseñó mediante técnicas de elementos finitos (MEF ) para optimizar la rigidez y la precisión. No se trata de un simple ensamblaje de raíles comerciales, sino de un sistema integrado en el que cada elemento contribuye a la estabilidad global. La rigidez estructural es tal que, incluso con cargas de 100 kg sobre la superficie de trabajo, las deformaciones se mantienen por debajo de 20 micras. Esta característica es crucial cuando se trabaja con componentes pesados y se requiere una precisión repetible en el tiempo.
La superficie de trabajo mide 1335×828 mm y está hecha de aluminio rectificado con un revestimiento anodizado duro de 30 micras. La superficie tiene una retícula de orificios con un paso de 70 mm, cada uno de los cuales está taladrado en tolerancia H7 en la parte superior y roscado M6 en la inferior. Este sistema permite fijar útiles y dispositivos de sujeción con extrema precisión y repetibilidad, adaptando rápidamente la configuración a los distintos tipos de componentes que se van a marcar.
Un sistema completo para componentes cilíndricos
Cuando se trata de marcar receptores y cañones de rifle, el verdadero reto no es el accesorio individual, sino laintegración de varios elementos en un sistema coherente y fiable. La configuración TowerMark XYS para este sector combina una estructura mecánica extremadamente rígida, un eje giratorio con contrapunto motorizado y precarga neumática, un sistema automático de verificación OCR y un software personalizado para la integración ERP.
Es esta combinación de elementos la que marca la diferencia. El robusto diseño garantiza que no se produzcan vibraciones ni oscilaciones durante la rotación de la pieza, que comprometerían la calidad del marcado. El eje giratorio con contrapunto motorizado garantiza un centrado perfecto y el mantenimiento de la posición durante todo el proceso. El sistema OCR verifica inmediatamente la legibilidad del grabado. La integración con el ERP garantiza que cada pieza se identifique y rastree de forma única en el sistema de gestión.
El componente se sujeta mediante una mordaza paralela en el lado del husillo, mientras que el contrapunto motorizado aplica una precarga neumática controlada en el extremo opuesto. Este sistema garantiza que incluso los componentes largos y relativamente delgados, como los cañones de las armas, se mantengan perfectamente rectos y centrados durante la rotación, evitando dobleces o desalineaciones que comprometerían la calidad del marcado circunferencial.
La rotación controlada de la pieza permite un marcado continuo en toda la superficie cilíndrica, manteniendo una distancia focal constante entre la fuente láser y el punto de grabado. Esto es especialmente importante cuando se trabaja con láseres de fibra, donde la profundidad de campo es limitada y las pequeñas variaciones pueden afectar significativamente al contraste y la profundidad del marcado.
Integración ERP y software a medida
En la producción de rifles, la gestión de la información es tan importante como el marcado físico de los componentes. El sistema TowerMark XYS para este tipo de aplicaciones integra un software a medida desarrollado específicamente para dialogar con los sistemas ERP de las empresas. No se trata de una interfaz genérica, sino de una solución a medida que reproduce la lógica operativa ya establecida en la producción.
El operario interactúa con una interfaz simplificada que recibe toda la información necesaria directamente del sistema de gestión de la empresa: el código de la pieza que hay que marcar, el número de serie progresivo, cualquier dato adicional que haya que grabar. El sistema genera automáticamente el archivo de marcado, elimina el riesgo de errores de tecleo manual y garantiza que cada pieza esté identificada de forma única y sea trazable dentro de la base de datos de la empresa.
La integración bidireccional con el ERP también permite el registro automático del marcado, creando un vínculo indisoluble entre el componente físico y su historial de producción digital. Cada vez que se marca un receptor, el sistema actualiza el sistema de gestión comunicando el número de serie asignado, el operario que realizó el tratamiento y la fecha y hora de la operación. Esta trazabilidad completa es esencial para cumplir la normativa del sector y gestionar cualquier retirada o auditoría posteriores.
Verificación OCR: calidad certificada en tiempo real
La presencia de un sistema de visión OCR (reconocimiento óptico de caracteres) integrado completa la imagen de la solución TowerMark XYS para aplicaciones de producción de rifles. Después de cada marcaje, el sistema adquiere automáticamente una imagen del código grabado y verifica su legibilidad mediante algoritmos de reconocimiento óptico de caracteres.
Este control automático permite detectar inmediatamente cualquier problema en el marcado: caracteres parcialmente ilegibles, distorsiones debidas a variaciones en la superficie del material, problemas de contraste. Si el sistema OCR no lee correctamente el código marcado, el operario recibe una alerta y puede intervenir antes de que la pieza salga de la estación de marcado. Este enfoque impide que las piezas no conformes continúen en el ciclo de producción, reduciendo los desechos y las repeticiones.
El sistema de visión utiliza una cámara industrial montada junto al cabezal láser, que captura imágenes de alta resolución de la zona marcada. El software de procesamiento compara los caracteres reconocidos con los del archivo de marcado, informando de cualquier discrepancia. La verificación se realiza en cuestión de segundos, sin ralentizar el ciclo de producción, y los resultados se almacenan junto con los demás datos del proceso, creando una documentación completa y certificable de la calidad del trabajo realizado.
La verificación OCR es especialmente relevante cuando se marcan códigos alfanuméricos en texto plano, como suele ser necesario en la industria de fabricación de rifles. A diferencia de los códigos Data Matrix o QR, en los que un solo elemento dañado puede comprometer la lectura de todo el código, los caracteres alfanuméricos pueden presentar degradaciones parciales que dificulten su lectura, aunque conserven cierta similitud con el carácter correcto. El sistema OCR identifica estas situaciones críticas antes de que se conviertan en un problema durante la posterior verificación o documentación.
Gestión de humos y polvo: entorno de trabajo seguro
El marcado por láser sobre materiales metálicos genera inevitablemente humos y partículas que deben capturarse y eliminarse para garantizar la seguridad del operario y preservar la integridad de los componentes ópticos del sistema. El TowerMark XYS incorpora un sistema de vacío de tres etapas específicamente dimensionado para aplicaciones industriales intensivas.
En el corazón del sistema de aspiración hay una bomba de canal lateral con estructura de aluminio fundido a presión, que garantiza un flujo de aire a alta velocidad dentro de la cámara de trabajo. El aire aspirado pasa a través de una filtración progresiva en tres niveles: una primera etapa de filtración gruesa captura las partículas más grandes, un filtro HEPA H14 retiene el polvo fino de hasta 0,3 micras, y un elemento de carbón activado elimina cualquier olor residual. Este sistema garantiza que el aire devuelto al entorno de trabajo esté completamente limpio y sea seguro.
Un aspecto especialmente apreciado es lacompleta integración del sistema de aspiración en la base de la máquina. No hay necesidad de voluminosos dispositivos externos ni de complejas conexiones: todo está contenido en una estructura compacta. El control electrónico del filtro supervisa constantemente el grado de saturación y avisa al operador cuando es necesario sustituirlo, evitando caídas de la eficacia y garantizando un rendimiento constante a lo largo del tiempo.
En la producción de rifles, donde los componentes suelen marcarse después de las operaciones de mecanizado, la presencia de aceites de corte residuales u otras sustancias en la superficie puede aumentar la cantidad de humos generados durante el marcado láser. El sistema de aspiración integrado está dimensionado para hacer frente incluso a estas condiciones más severas, garantizando un entorno de trabajo limpio y seguro en todo momento.
Seguridad y cumplimiento de la normativa
El sistema TowerMark XYS está diseñado como máquina láser de Clase I, la categoría más segura según la normativa europea de seguridad láser. Esto significa que toda la radiación láser está completamente confinada dentro de la estructura protectora de la máquina, y no hay riesgo de exposición para el operador durante el funcionamiento normal.
El acceso a la cámara de trabajo está protegido por una puerta neumática automática equipada con un borde sensible de seguridad. Cuando el operario pulsa el botón de cierre, dos cilindros neumáticos mueven la puerta de forma controlada. El borde sensible detecta cualquier obstáculo durante el cierre y, en caso de contacto, detiene inmediatamente el movimiento e invierte la carrera, volviendo a abrir la puerta. Este sistema evita cualquier riesgo de aplastamiento o atrapamiento.
El cumplimiento de la normativa está garantizado no sólo en lo que se refiere a los aspectos de seguridad del láser, sino también a las directivas europeas sobre maquinaria y a las certificaciones de calidad ISO 9001 e ISO 14001. La documentación técnica suministrada con el sistema incluye todos los certificados de conformidad, manuales de funcionamiento en el idioma y declaraciones CE necesarios para su uso en entornos industriales regulados.
Ventajas operativas en la producción de rifles
La adopción de una solución integrada como TowerMark XYS en la producción de rifles aporta ventajas concretas y mensurables. La primera es la
La flexibilidad operativa es otra ventaja significativa. El mismo sistema puede manipular componentes de formas y tamaños diferentes, simplemente cambiando los útiles de sujeción y cargando el programa de marcado adecuado. Esto reduce la necesidad de múltiples inversiones en máquinas dedicadas y simplifica la gestión de los cambios de producción.
En cuanto a la calidad del proceso, la combinación de precisión mecánica, control automático e integración de la gestión garantiza resultados repetibles y documentables. Cada componente marcado tiene exactamente las mismas características que el anterior, independientemente del operario que maneje la máquina o de la hora del día en que se realice el mecanizado. Esta coherencia es crucial cuando se fabrican componentes para usos en los que la fiabilidad y la trazabilidad son requisitos esenciales.
