Cuando se descubren defectos en un lote de discos de freno en la cadena de montaje, la capacidad de rastrear inmediatamente el proveedor de materias primas, los parámetros de fundición y los controles de calidad resulta crucial. En la industria del automóvil, donde todos los componentes críticos para la seguridad deben cumplir estrictos requisitos normativos, el marcado láser con códigos DataMatrix es ahora la norma de facto para garantizar la trazabilidad completa y el cumplimiento normativo en toda la cadena de suministro.
Los discos de freno, componentes sometidos a esfuerzos térmicos y mecánicos extremos, requieren un marcado permanente que resista el desgaste, las altas temperaturas y los agentes corrosivos, sin comprometer las propiedades estructurales del material. La tecnología láser de fibra, con longitudes de onda en torno a 1064 nm, permite conseguir contrastes ópticos estables en fundición y aleaciones metálicas, grabando códigos bidimensionales legibles durante toda la vida útil del componente.

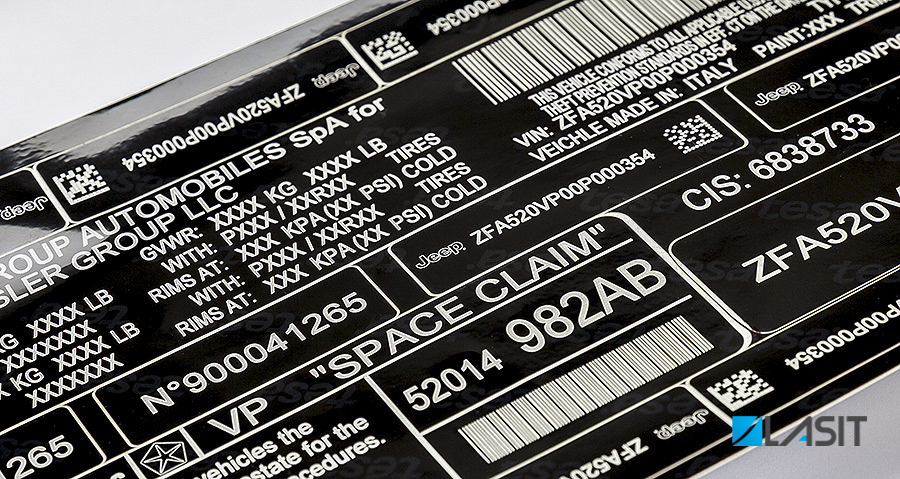

El papel de DataMatrix en la cadena de suministro de la automoción
El código DataMatrix, normalizado según la norma ISO/IEC 16022, permite almacenar hasta 2335 caracteres alfanuméricos en un espacio reducido, normalmente entre 5×5 mm y 14×14 mm en los discos de freno. Esta densidad de información permite incorporar datos esenciales: número de lote, fecha de producción, código de proveedor, identificador único de pieza e incluso referencias a parámetros críticos del proceso.
La capacidad de corrección de errores Reed-Solomon integrada en el estándar DataMatrix garantiza la legibilidad incluso en presencia de daños parciales en el código, de hasta el 30% del área total. Esta característica es especialmente relevante para los componentes expuestos a contaminantes, aceites y restos metálicos durante el procesamiento y el montaje.
En el contexto de la Directiva europea 2007/46/CE y el Reglamento R90 de la CEPE, que regulan la homologación de los sistemas de frenado, la trazabilidad documentada de cada disco de freno no es sólo una buena práctica, sino un requisito obligatorio. Los fabricantes deben poder demostrar, en caso de retiradas o investigaciones de seguridad, el origen y la ruta de producción de cada componente individual comercializado.
Parámetros de marcado láser en fundición y aleaciones de frenado
El marcado por láser en discos de freno requiere una calibración cuidadosa de los parámetros del proceso para evitar alteraciones microestructurales que podrían desencadenar grietas o zonas frágiles. Los materiales típicos -fundición gris perlítica GG15, fundición esferoidal GG40 o aleaciones especiales para aplicaciones deportivas- tienen diferentes respuestas térmicas a la energía láser.
| Parámetro | Alcance típico | Efecto sobre el marcado |
| Potencia media | 20-50 W | Profundidad y contraste del código |
| Frecuencia de impulsos | 20-100 kHz | Calidad y velocidad de la superficie |
| Velocidad de exploración | 500-2000 mm/s | Definición de los módulos DataMatrix |
| Diámetro del punto focal | 30-80 μm | Resolución mínima legible |
El objetivo es conseguir una profundidad de marcado de entre 20 y 50 μm, suficiente para garantizar la permanencia sin afectar al grosor funcional del disco. Las pruebas de fatiga térmica según la norma SAE J2928 demuestran que el marcado correctamente realizado no reduce la resistencia mecánica del componente, siempre que la zona marcada se sitúe lejos de las zonas de máxima tensión mecánica.
La zona óptima de marcado en los discos de freno suele ser la tapa central o la banda perimetral exterior que no se ve afectada por el contacto con las pastillas. Esta elección evita interferencias con las superficies funcionales y reduce el riesgo de acumulación de contaminantes en las celdas DataMatrix durante el funcionamiento.
Integración con transportadores automáticos: sincronización y productividad
La automatización del marcaje láser en líneas de producción de gran volumen requiere sistemas de transporte sincronizados con los escáneres láser y una lógica de control que gestione las variaciones de posición, orientación y velocidad de alimentación de los discos. Las soluciones más avanzadas integran codificadores rotativos o lineales que comunican la posición exacta de la pieza al software de marcado en tiempo real.
Los sistemas de codificador-seguidor permiten el marcado de componentes móviles, reduciendo los tiempos de ciclo en comparación con las soluciones con estaciones de parada y marcado. En líneas con un rendimiento objetivo de 60-120 discos/hora, esta arquitectura elimina el tiempo de inactividad por indexación, aumentando la eficiencia global del sistema (OEE) hasta un 15-20%.
La sincronización precisa entre la cinta y el láser requiere interfaces de comunicación rápidas, normalmente basadas en protocolos industriales como EtherCAT o PROFINET, con latencias inferiores a 1 ms. El software de marcado debe compensar dinámicamente las variaciones de velocidad de la cinta y la posición angular del disco, recalculando las trayectorias de exploración del rayo láser en tiempo real.
Un aspecto crítico es la gestión de las tolerancias mecánicas de posicionamiento. Los discos de freno en tránsito por cintas transportadoras tienen desviaciones de centrado y ángulo de hasta ±5 mm y ±3° respecto a su posición nominal. Sin una corrección automática, estas desviaciones comprometerían la calidad del código DataMatrix, por lo que se necesitan sistemas de visión integrados para el reconocimiento dinámico de la posición.
Sistemas de visión para la clasificación cualitativa de códigos
La norma ISO/IEC 15415 define los criterios para evaluar la calidad de impresión de los códigos bidimensionales, asignando una calificación de A (excelente) a F (no legible). Para los discos de freno de automoción, los proveedores de primer nivel suelen exigir una calificación mínima de B o superior, verificada en el 100% de las piezas producidas.
Los sistemas integrados de visión artificial post-marcado adquieren imágenes de alta resolución de la DataMatrix recién grabada, analizando parámetros críticos como:
- Contraste local: diferencia de brillo entre células claras y oscuras
- Modulación: uniformidad del contraste en toda el área del código
- Descodificación: habilidades lectoras y corrección de errores
- Distorsión geométrica: desviaciones de la cuadrícula perfecta
Los algoritmos de procesamiento de imágenes, a menudo basados en técnicas de umbralización adaptativa y filtros morfológicos, realizan la clasificación en tiempo de ciclo, normalmente en 200-500 ms. Los discos con códigos no conformes se descartan automáticamente o se envían a retrabajo, con seguimiento de la anomalía en el Sistema de Ejecución de Fabricación (MES).
La iluminación específica es esencial para garantizar mediciones repetibles. Las soluciones más eficaces utilizan iluminadores LED coaxiales o de campo oscuro, que maximizan el contraste entre el marcado láser y el fondo metálico rugoso o mecanizado. El ángulo de iluminación se optimiza en función del acabado de la superficie del disco, que puede variar de rugoso tras la fusión a liso tras la rectificación.
Retos técnicos y soluciones operativas
Uno de los principales obstáculos a la hora de implantar sistemas automatizados de marcado láser en discos de freno es la variabilidad de las condiciones de la superficie. Los discos pueden llegar a la estación de marcado con residuos de aceite de refrigeración, oxidación localizada o salpicaduras de material de operaciones de mecanizado anteriores. Estos contaminantes reducen drásticamente la calidad del marcado, provocando la dispersión de la energía láser y códigos parcialmente ilegibles.
Para mitigar este problema, las líneas de producción más avanzadas integran estaciones de limpieza previa al marcado con chorros de aire ionizado o disolventes volátiles, seguidas de sistemas de visión que verifican la limpieza de la zona objetivo antes de la activación del láser. Como alternativa, algunas plantas utilizan láseres de fibra con elevadas potencias de pico (>10 kW) en modo pulsado, capaces de «quemar» capas finas de contaminantes y marcar directamente el sustrato metálico.
La calibración periódica de los sistemas de visión láser es otro elemento clave para mantener la calidad a lo largo del tiempo. Las fluctuaciones térmicas, la deriva mecánica de los componentes ópticos y el desgaste de la lente de enfoque pueden alterar progresivamente la posición del punto focal y el tamaño del punto láser. Las mejores prácticas incluyen rutinas diarias de calibración automática, basadas en patrones de referencia certificados, con umbrales de intervención que activen alarmas en caso de desviaciones superiores a ±50 μm.
Cumplimiento normativo y auditorías de la cadena de suministro
La capacidad de rastrear unívocamente cada disco de freno mediante DataMatrix láser resulta esencial durante las auditorías de certificación según la norma IATF 16949, específica de automoción. Los auditores verifican que los códigos sean legibles, permanentes y estén vinculados a las bases de datos de producción, con pruebas documentales que permitan rastrear los parámetros de fundición, las comprobaciones dimensionales, los tratamientos térmicos y las pruebas de laboratorio de cada disco.
Los modernos sistemas integrados de fabricación enlazan los datos de marcado con los sistemas ERP, PLM y de gestión de la calidad, creando un hilo digital que acompaña al componente desde la entrada de la materia prima hasta su instalación en el vehículo. En caso de defectos de campo o retiradas, esta trazabilidad digital permite identificar con precisión los lotes afectados, reduciendo costes y tiempos de retirada selectiva.
La Directiva Europea sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE) y el Reglamento REACH también exigen la trazabilidad de las sustancias utilizadas, incluidos los revestimientos o tratamientos superficiales aplicados a los discos de freno. DataMatrix puede incorporar referencias a hojas de datos de seguridad y declaraciones de cumplimiento de la directiva RoHS, facilitando la gestión de componentes al final de su vida útil y el reciclaje de materiales.
Beneficios cuantificables y retorno de la inversión del marcaje láser automatizado
La adopción de sistemas de marcado láser con control de visión en líneas automatizadas genera beneficios tangibles que justifican la inversión inicial, que suele oscilar entre 80.000 y 150.000 euros para una estación completa. La reducción de la tasa de no conformidad es uno de los efectos más inmediatos: pasar del punzonado mecánico o el marcado por chorro de tinta, sujetos a desgaste e ilegibilidad, a códigos láser permanentes puede reducir los rechazos de calidad hasta en un 60-70%.
La velocidad de marcado contribuye directamente a la productividad: un sistema láser de fibra bien dimensionado marca una DataMatrix de 10×10 mm en 1,5-3 segundos, frente a los 5-8 segundos de las tecnologías alternativas. En volúmenes de 500-1000 discos/día, esto significa recuperar 30-60 minutos de tiempo de producción, lo que equivale a unas 25-50 piezas adicionales.
Por el lado de la cadena de suministro, la trazabilidad digital reduce los costes de gestión de las llamadas a revisión: según datos del sector, el coste medio de una llamada a revisión en automoción es de unos 500 euros por vehículo. La capacidad de restringir las retiradas a lotes concretos, en lugar de a producciones enteras, puede generar ahorros de millones de euros en el caso de incidentes relacionados con componentes críticos como los frenos.
Perspectivas evolutivas: Blockchain y trazabilidad distribuida
Las tecnologías emergentes están abriendo nuevas fronteras en la trazabilidad industrial. Algunos fabricantes de automóviles están experimentando con la integración de datos de marcado láser con plataformas blockchain, que garantizan la inmutabilidad y el intercambio seguro de información a lo largo de la cadena de suministro. Cada escaneado de la DataMatrix, desde la producción hasta el montaje y las comprobaciones posventa, genera una transacción permanentemente registrada y verificable.
Esta arquitectura distribuida elimina la necesidad de bases de datos centralizadas patentadas, facilitando la colaboración entre los niveles 1, los fabricantes de equipos originales y los proveedores de materiales. En caso de disputas sobre defectos o responsabilidad, la cadena de bloques proporciona un historial indiscutible de todos los pasos y comprobaciones realizados en el componente.
La evolución de los sistemas de visión artificial que utilizan algoritmos de aprendizaje profundo para la detección de anomalías también promete mejorar aún más la predictividad del control de calidad. Las redes neuronales entrenadas en millones de imágenes de códigos DataMatrix pueden identificar patrones de degradación del marcado relacionados con problemas específicos del proceso, desencadenando acciones correctivas preventivas antes de que se generen no conformidades.
