En 2023, la cuota de los adhesivos estructurales en el segmento automovilístico europeo superará por primera vez a la de las uniones soldadas en carrocerías de aluminio. No se trata de una curiosidad estadística: es señal de que la unión adhesiva -unión mediante adhesivos técnicos- ha alcanzado la madurez necesaria para competir con tecnologías establecidas desde hace décadas. Sin embargo, en los talleres de procesos, la manipulación de una unión adhesiva estructural sigue dejándose a menudo en manos de prácticas empíricas y no de un diseño sistemático.
Este artículo analiza la unión adhesiva como tecnología de ingeniería: desde la química de la adhesión hasta las configuraciones operativas, desde la elección del sistema adhesivo hasta la preparación de la superficie -incluido el papel cada vez más importante del tratamiento láser- y la cualificación de la unión. El objetivo es proporcionar a los ingenieros de procesos las herramientas conceptuales para diseñar uniones fiables y repetibles en la producción de grandes volúmenes.
Adhesión adhesiva: definición y tipos de adhesivos técnicos
La unión adhesiva se refiere a cualquier proceso de unión en el que un material polimerizado -el adhesivo- transmite cargas mecánicas entre dos sustratos sin cambiar su estructura ni requerir calor localizado. La definición esconde una variedad muy amplia de sistemas químicos y físicos, cada uno con ventanas de aplicación precisas.
Los adhesivos estructurales líquidos y las pastas incluyen epoxis monocomponentes y bicomponentes, poliuretanos, acrílicos y siliconas de alta resistencia. Se aplican mediante dosificación robótica o manual y desarrollan resistencia mecánica mediante una reacción química (polimerización). Los valores típicos de resistencia al cizallamiento de las juntas solapadas varían entre 15 y 45 MPa para los epoxis estructurales, con módulos elásticos del orden de 2-10 GPa.
Las cintas y películas adhesivas permiten espesores de adhesivo extremadamente controlados (de 25 a 500 µm) y se prestan a la automatización en aplicaciones en las que la geometría de la junta es regular. Las películas adhesivas epoxi curadas al horno -comunes en el sector aeroespacial- alcanzan resistencias al cizallamiento interlaminar superiores a 50 MPa a 23°C. Las cintas adhesivas sensibles a la presión (PSA), por su parte, ocupan el rango de las aplicaciones no estructurales o semiestructurales, con resistencias de adhesión típicamente inferiores a 5 N/cm², pero con la ventaja de no requerir ciclo de curado.
Aplicaciones clave: automoción eléctrica, electrónica y médica

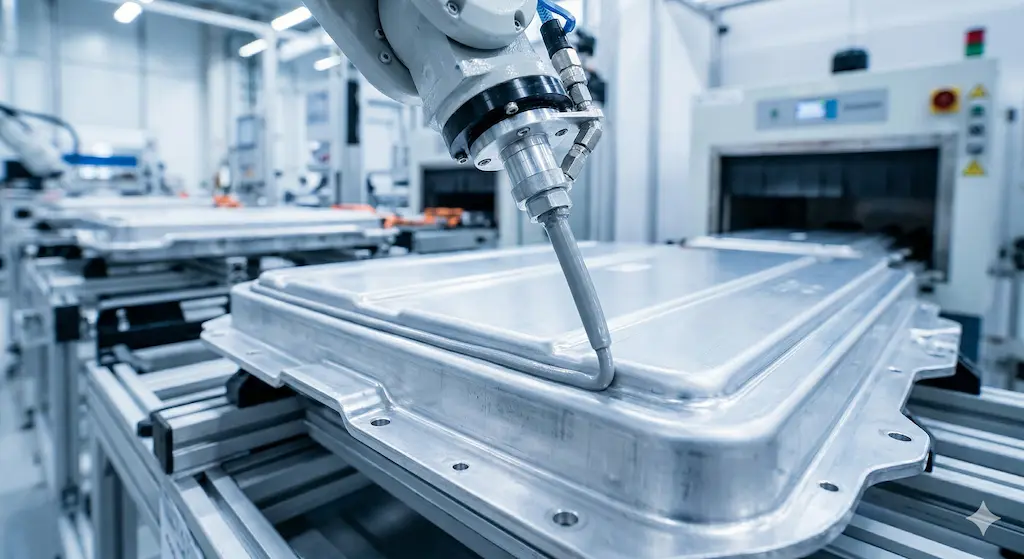

El sector que más rápidamente ha transformado su estrategia de unión es el de los vehículos eléctricos de automoción. En la próxima generación de vehículos eléctricos de batería (BEV), los módulos de batería requieren el encapsulado de las células mediante adhesivos térmicamente conductores (Thermal Interface Materials, TIM) con conductividades de entre 1 y 6 W/m-K, combinados con adhesivos estructurales para la fijación mecánica del pack a la carcasa. La cuestión crítica es doble: garantizar la transmisión térmica necesaria para mantener las células en el rango óptimo de funcionamiento (generalmente 20-40°C) y absorber las deformaciones cíclicas generadas por la expansión de las propias células. La adhesión a superficies de aluminio anodizado o imprimadas requiere un control estricto de la preparación de la superficie, sobre la que volveremos.
En la industria electrónica, el relleno para el envasado de matrices, los adhesivos conductores isotrópicos (ICA) y la fijación de matrices para componentes de potencia representan aplicaciones en las que la escala dimensional desciende a unas pocas µm y la tolerancia del ángulo de humectación se vuelve crítica. Un adhesivo epoxi de alta conductividad térmica (10-25 W/m-K con rellenos de plata) debe garantizar un grosor uniforme de la línea de unión (BLT), normalmente en el rango de 20-80 µm, con variaciones inferiores a ±5 µm para no comprometer la gestión térmica del dispositivo.
En el campo médico, los requisitos normativos ISO 10993 (biocompatibilidad) y las especificaciones de limpieza dictan el uso de sistemas adhesivos certificados para el contacto con tejidos o fluidos corporales. Los adhesivos de base acrílica de curado UV son frecuentes en el montaje de dispositivos microfluídicos y de catéter, donde la transparencia del sustrato a los rayos UV es un requisito previo y los tiempos de curado inferiores a 30 segundos son necesarios para la productividad de la línea.
Cómo funciona la adhesión: mecanismos de reticulación y sistemas físicos
Adhesivos reticulados químicamente
La reticulación es el proceso por el que las cadenas poliméricas del adhesivo forman enlaces covalentes tridimensionales, transformando un líquido viscoso en un sólido con propiedades mecánicas definidas. Los tres modos principales de activación son la reacción térmica, la fotopolimerización UV/visible y la mezcla de dos componentes reactivos.
En los epoxis térmicos monocomponentes, el catalizador (normalmente una amina latente o un imuridazol) se activa cuando se supera un umbral de temperatura, generalmente entre 80°C y 180°C. El perfil tiempo-temperatura del ciclo de curado determina la densidad de reticulación, la temperatura de transición vítrea (Tg) y el módulo elástico final. Una Tg de 120°C se considera el mínimo aceptable para aplicaciones de automoción sometidas a ciclos térmicos severos. Los adhesivos de curado UV convierten la energía fotónica en radicales o cationes que inician la polimerización: las intensidades de irradiación superiores a 100 mW/cm² permiten un curado completo en 1-5 segundos, pero requieren que al menos uno de los sustratos sea transmisivo a la longitud de onda de activación (normalmente 365 nm o 405 nm).
Los sistemas de dos componentes (2K) mezclan resina y endurecedor en una proporción estequiométrica controlada inmediatamente antes de la aplicación. El tiempo de vida útil varía de unos minutos para los sistemas de curado rápido a varias horas para las formulaciones de alta viscosidad destinadas a juntas de gran superficie. La dosificación robotizada con mezcladores estáticos garantiza la proporción de mezcla con tolerancias inferiores a ±2%, lo que es crítico para no degradar las propiedades mecánicas finales.
Adhesivos sensibles a los disolventes y a la presión
Los adhesivos basados en disolventes desarrollan resistencia por evaporación del soporte: la eliminación del disolvente concentra las cadenas poliméricas y activa las fuerzas intermoleculares. Su uso está disminuyendo drásticamente en las aplicaciones industriales debido a la normativa sobre COV (Directiva 2010/75/UE), pero se mantiene en nichos en los que la penetración capilar del disolvente es funcional para la adhesión, como en la unión de membranas a sustratos porosos. Los adhesivos sensibles a la presión (PSA) no polimerizan: su adhesión es totalmente viscoelástica por naturaleza, con la contribución de las fuerzas instantáneas de humectación (adhesión) y cohesión interna (resistencia al desprendimiento). La adherencia, una medida del contacto instantáneo, se rige por la viscosidad de baja frecuencia, mientras que la resistencia al cizallamiento viene determinada por el componente elástico, un equilibrio que los formuladores optimizan mediante la elección de la temperatura de transición vítrea del polímero base (normalmente entre -20 °C y -40 °C para los PSA acrílicos de base acuosa).
Ventajas sobre la soldadura y las fijaciones mecánicas
La comparación entre tecnologías de adhesión no puede reducirse a una clasificación general: cada método tiene áreas en las que es óptimo. Sin embargo, la unión adhesiva tiene ventajas estructurales en situaciones concretas que conviene identificar con precisión, para evitar tanto el exceso de ingeniería como la infravaloración de sus capacidades.
En términos de comportamiento mecánico, la unión adhesiva distribuye la carga uniformemente por toda la superficie unida, eliminando los puntos de concentración de tensiones típicos de las uniones atornilladas o remachadas. Esto se traduce en una resistencia a la fatiga un 30-50% superior a la de las uniones solapadas remachadas con una resistencia transversal equivalente, hecho documentado en aplicaciones aeronáuticas en estructuras de aluminio 2024-T3. La soldadura, aunque eficaz para las cargas estáticas, introduce una zona afectada por el calor (ZAC ) que puede reducir la resistencia local del material base hasta un 60% en el aluminio de alta resistencia.
| Criterio | Adhesión adhesiva | Soldadura | Fijaciones mecánicas |
| Materiales distintos | Excelente | Limitado | Bien |
| Distribución de la carga | Uniforme en toda la superficie | Concentrado en la médula | Puntual (pernos) |
| Peso añadido | Mínimo | Modesto | Alta |
| Resistencia a la fatiga | Alta (sin punto crítico) | Medio (HAZ vulnerable) | Medios (posibilidad de trastear) |
| Medio ambiente | Integrado en la articulación | Requiere sellador adicional | Requiere juntas |
| Aislamiento eléctrico/térmico | Configurable | Conductor | Depende del material |
| Distorsión térmica | Ausente | Significativo | Ausente |
| Reversibilidad | Difícil (estructural) | Imposible | Fácil |
Desde el punto de vista del peso estructural, una junta de brida de 25 mm con un solapamiento de 12,5 mm añade menos de 5 g/m de junta, frente a los 20-80 g/m típicos de una brida remachada con un paso de 25 mm. En una arquitectura BEV en la que el paquete de baterías puede tener decenas de metros de juntas longitudinales, esta diferencia se traduce en reducciones reales de peso del orden de kilogramos, relevantes para la autonomía del vehículo. La ventaja del sellado ambiental integrado es igualmente real: una junta adhesiva continua elimina la necesidad de cordones de sellado separados, reduciendo los pasos del proceso y los posibles puntos de filtración.
El factor crítico: la preparación de la superficie y los métodos de tratamiento
El fallo prematuro de una unión adhesiva es atribuible en casi todos los casos a una preparación inadecuada de la superficie. La adhesión óptima se consigue cuando coexisten tres condiciones: la ausencia de contaminantes (aceites, agentes desmoldeantes, óxidos débiles), una rugosidad mecánica suficiente para garantizar el anclaje físico y el enclavamiento, y una energía superficial del sustrato superior a la tensión superficial del adhesivo, condición necesaria para una humectación completa.
La limpieza química con disolventes o soluciones alcalinas elimina eficazmente los aceites y la grasa, pero no cambia la topografía de la superficie ni aumenta permanentemente la energía superficial. La abrasión mecánica (chorro de arena, cepillado) aumenta la rugosidad Ra desde valores típicos de 0,1-0,5 µm en aluminio pulido hasta 2-8 µm, mejorando significativamente el anclaje físico. Sin embargo, introduce contaminantes abrasivos y no es repetible con la precisión que requieren los procesos en línea de gran volumen.
La Preparación Láser de Superficies (LSP) ha adquirido relevancia industrial precisamente para superar estas limitaciones. Un rayo láser pulsado -normalmente Nd:YAG o fibra a 1064 nm- elimina los contaminantes superficiales y las películas de óxido quebradizas por ablación, genera una microtopografía controlada y activa químicamente la superficie aumentando la energía superficial. En nuestra experiencia con aplicaciones de automoción, el tratamiento láser en aluminio AA6061 antes de la unión estructural aumentó la resistencia al cizallamiento de la unión en un 35-60% en comparación con la limpieza sólo con IPA, y la dispersión de los resultados se redujo a menos de la mitad debido a la repetibilidad del proceso láser en comparación con la abrasión manual.
Los parámetros clave de la SMP son la fluencia (energía por unidad de superficie, normalmente 0,5-3 J/cm²), la frecuencia de repetición (1-100 kHz), la velocidad de exploración y el número de pasadas. Variando la fluencia, es posible pasar de la simple limpieza superficial (< 0,8 J/cm²) a la microabrasión controlada (1-2 J/cm²) y a la creación de estructuras de anclaje profundas (> 2 J/cm²). En los sustratos de carbono reforzado (CFRP), el control es aún más crítico: la fluencia debe permanecer por debajo del umbral de daño de la fibra (unos 1,5 J/cm² para CFRP epoxi a 1064 nm), pero ser suficiente para eliminar la película de resina superficial que, de otro modo, impediría la adhesión a las propias fibras.
El tratamiento con plasma y la funcionalización química (imprimaciones de silano, revestimientos de conversión sin cromatos) completan el panorama de soluciones disponibles. Las imprimaciones epoxi, aplicadas en capas de 5-15 µm, realizan una función de acoplamiento químico entre el sustrato metálico y el adhesivo, mejorando la durabilidad de la unión en entornos húmedos. La elección entre estos enfoques depende de la geometría del componente, el volumen de producción y los requisitos de trazabilidad del proceso, factores que en la producción en serie se evalúan sistemáticamente durante la cualificación PFMEA.
Cualificación de juntas adhesivas: cómo probar la resistencia y optimizar el proceso
Pruebas mecánicas estándar
La caracterización mecánica de una junta adhesiva sigue protocolos normalizados que conviene conocer para interpretar correctamente las fichas técnicas de los proveedores y los planes de aceptación del diseño. El ensayo de cizalladura de solapamiento en una junta solapada (ensayo de cizalladura de solapamiento, ISO 4587 o ASTM D1002) es la medición más habitual: dos sustratos adheridos sobre un área de solapamiento definida (normalmente 12,5 × 25 mm) se cargan axialmente hasta el fallo. El resultado -expresado en MPa- describe la resistencia de la unión, pero incluye efectos de desprendimiento en los extremos del solapamiento que hacen que la cifra dependa de la geometría de la probeta y de la rigidez de los sustratos.
El ensayo de tracción perpendicular (unión a tope por tracción, ISO 6922) mide la resistencia de separación normal al plano de unión, que es relevante para las uniones sometidas a cargas de pelado o hendidura. Los valores típicos para adhesivos epoxi estructurales sobre acero arenado varían entre 25 y 60 MPa. Para aplicaciones dinámicas, los ensayos de fatiga según la norma ISO 9664 (cizallamiento cíclico) definen el límite de resistencia de la junta bajo cargas oscilantes, normalmente realizadas a R = 0,1 con frecuencias entre 1 y 50 Hz.
Análisis de fallos y retroalimentación del proceso
La información más útil de una prueba de fractura no es el valor de carga máxima, sino el tipo de fallo. Un fallo adhesivo -separación clara en la interfaz sustrato-adhesivo con una superficie limpia- indica un problema de preparación o humectación de la superficie. Un fallo cohesivo -rotura interna en la capa adhesiva con residuos en ambas superficies- indica que la junta ha explotado al máximo la interfaz y el límite es la resistencia intrínseca del adhesivo: ésta es la condición ideal para las juntas estructurales. El fallo del sustrato (fallo del material base antes de la junta) indica que el diseño ha optimizado totalmente la junta, una condición deseable en componentes ligeros.
La correlación sistemática entre el tipo de fallo y los parámetros del proceso -temperatura de curado, energía de tratamiento de la superficie, grosor de la línea de unión, humedad relativa durante la aplicación- es la base de un sólido proceso de cualificación. En plantas con altos índices de producción, esta correlación se gestiona mediante el Control Estadístico de Procesos (CEP) sobre parámetros de proceso en línea verificables (por ejemplo, el ángulo de contacto del adhesivo sobre el sustrato tratado, medido con un goniómetro óptico integrado en línea) como indicador de la calidad de la unión, sin tener que destruir componentes en producción.
Conclusiones: Diseñar para la fiabilidad, no para la resistencia
La unión adhesiva es una tecnología madura, pero su aplicación satisfactoria requiere una comprensión integrada de la química de los polímeros, la tribología de las superficies y la mecánica de las juntas. La tendencia a seleccionar un adhesivo basándose únicamente en la resistencia de la unión al cizallamiento indicada en la hoja de datos -ignorando la preparación de la superficie, el control del grosor de la línea de unión y la gestión del entorno de aplicación- es la principal causa de fallos en la producción en serie.
Las tres variables en las que debe centrarse la optimización son la calidad y repetibilidad de la preparación de la superficie, el control del ciclo de curado (tiempo, temperatura, presión de sujeción) y la caracterización del fallo como herramienta de retroalimentación continua. El tratamiento láser representa hoy uno de los enfoques más fiables para la primera variable en entornos de gran volumen, debido a su trazabilidad digital inherente y a su capacidad para integrar el proceso en línea sin introducir productos químicos adicionales.
Para saber más sobre cómo configurar un sistema de procesado láser óptimo para tu línea de unión, el equipo LASIT está a tu disposición para un análisis técnico de tu aplicación específica.
