En la industria de la iluminación del automóvil, donde la estética y la funcionalidad confluyen en componentes ópticos de precisión milimétrica, cada imperfección superficial representa un posible defecto de calidad. Entre los retos más insidiosos a los que se enfrentan los ingenieros de procesos al aplicar la degrabación láser está el llamado «efecto niebla»: un halo opaco, casi imperceptible a simple vista en las fases iniciales, que puede comprometer la transparencia óptica y el aspecto estético de los plásticos transparentes o translúcidos. Este fenómeno, aparentemente marginal, esconde en realidad una complejidad técnica que requiere competencias multidisciplinares y soluciones avanzadas de ingeniería para resolverse de forma definitiva.
La Naturaleza Sigilosa del Efecto Niebla
El efecto de niebla se manifiesta como una neblina superficial difusa sobre la zona de ablación láser, resultante de la recondensación de vapores y partículas submicrónicas generadas durante el proceso de eliminación de la puerta de inyección. A diferencia de otros defectos de proceso más evidentes, este fenómeno tiene características que lo hacen especialmente problemático para los departamentos de calidad:
- Progresividad temporal: el efecto puede intensificarse en los minutos posteriores a la transformación, cuando los vapores residuales siguen depositándose en las superficies aún calientes
- Variabilidad geométrica: la intensidad de la opacificación depende de la conformación tridimensional del componente y de la posición de la puerta en relación con las cavidades ópticas
- Dependencia del material: el policarbonato, el PMMA y las mezclas de polímeros transparentes reaccionan de forma diferente a la recondensación, con umbrales de criticidad variables
- Interferencia con tratamientos posteriores: cualquier revestimiento o barnizado puede amplificar visualmente el defecto, haciéndolo más evidente aguas abajo.
La principal crítica es que este halo compromete las propiedades mismas para las que se fabrican los componentes: la transmisión controlada de la luz y el aspecto premium que exige la industria automovilística moderna.
Mecanismos de formación: física de la ablación y dinámica de fluidos
Para comprender el efecto de niebla es necesario analizar los fenómenos físicos que se producen en la interacción láser-materia durante la degeneración. Cuando el rayo láser incide en el material polimérico de la puerta, la energía se absorbe en un volumen confinado, generando una rápida transformación de fase:
- Vapores de polímeros a alta temperatura (300-600°C) que contienen cadenas moleculares fragmentadas
- Partículas ultrafinas con un tamaño típico entre 0,1 y 10 micras, formadas por residuos de carbono y oligómeros
- Ondas de choque convectivas que propagan el material ablacionado en todas direcciones
En ausencia de un sistema de captura eficaz, estos productos de ablación siguen trayectorias determinadas por:
- Flujos convectivos naturales generados por el gradiente térmico entre la zona de transformación y su entorno
- Presión de rebobinado debida a la rápida expansión del material vaporizado
- Geometría del componente que puede crear zonas de recirculación o estancamiento del flujo de aire.
El efecto de niebla se produce cuando las partículas y los vapores se transportan a las superficies ópticas adyacentes y se depositan allí por condensación térmica o deposición electrostática, antes de que el sistema de extracción pueda capturarlos eficazmente. Las superficies aún calientes favorecen la formación de una película molecular fina pero persistente, que altera el índice de refracción de la superficie.
Enfoques tradicionales y sus limitaciones
Los primeros intentos de mitigar el efecto niebla se centraron en soluciones empíricas que, aunque aportaban mejoras parciales, no resolvían el problema de raíz:
Aumentar la potencia de succión: el simple aumento del caudal volumétrico del aspirador genera flujos turbulentos que, paradójicamente, pueden impulsar las partículas hacia las zonas críticas, en lugar de alejarlas de ellas. La falta de direccionalidad controlada hace que esta solución sea ineficaz para geometrías complejas.
Separación boquilla-componente: alejar la boquilla de aspiración de la zona de procesado reduce la eficacia de captación precisamente en el punto donde la concentración de contaminantes es mayor, desplazando el problema sin resolverlo.
Cambios en los parámetros del láser: reducir la potencia o aumentar la velocidad de barrido para limitar la generación de vapor compromete la eficacia de la propia degeneración, con el riesgo de una eliminación incompleta de la compuerta o la formación de residuos de polímero fundido.
Tratamientos superficiales posteriores: los procesos de limpieza química o mecánica posteriores introducen pasos adicionales, lo que aumenta los costes operativos y el riesgo de dañar las superficies ópticas sensibles.
Estos enfoques revelan una limitación fundamental: tratan los efectos sin abordar las causas fluidodinámicas que rigen el transporte de partículas en la zona de procesamiento.

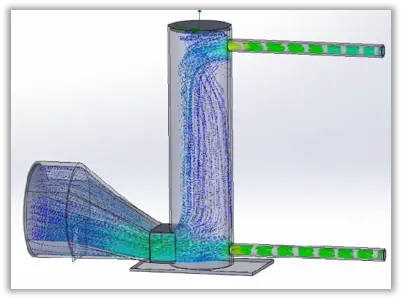

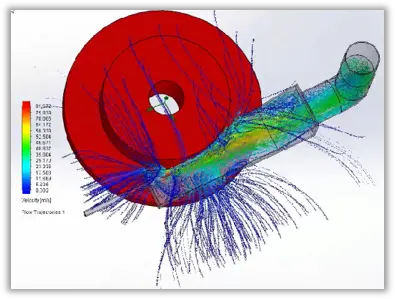

La solución de ingeniería: diseño CFD de sistemas de aspiración
El avance tecnológico más significativo en la resolución del efecto de niebla es la aplicación de la Dinámica de Fluidos Computacional (CFD ) al diseño de los sistemas de aspiración integrados en las estaciones de desgasificación láser. Este enfoque transforma un problema abordado tradicionalmente por ensayo y error empíricos en un proceso de ingeniería cuantificable y optimizable.
Modelización de procesos fluidodinámicos
La simulación CFD permite representar virtualmente los flujos de aire en la zona de mecanizado, considerando:
- Geometría real de componentes importada de modelos CAD 3D, incluidas todas las cavidades, nervaduras y socavaduras que afectan a los patrones de flujo.
- Características de la boquilla de aspiración: diámetro, forma, ángulo y distancia a la superficie de trabajo
- Posición y orientación de la compuerta respecto a las trayectorias preferentes del flujo de aire
- Condiciones límite: caudal de admisión, temperatura ambiente, presencia de flujos de aire secundarios
El software CFD resuelve numéricamente las ecuaciones de Navier-Stokes que rigen el movimiento de los fluidos, produciendo mapas tridimensionales de:
- Velocidad del flujo: identificar las zonas de estancamiento donde tienden a acumularse las partículas
- Presión local: destacando los gradientes que pueden forzar a los vapores hacia las superficies críticas
- Trayectorias de las partículas: simulación de la trayectoria real de los contaminantes desde la fuente hasta las superficies de admisión o de los componentes.
Optimización geométrica basada en datos
Los resultados de la simulación permiten diseñar sistemas de admisión personalizados que garanticen una captura direccional eficaz de las partículas. Los elementos clave de la optimización incluyen:
Configuración de las boquillas: la simulación identifica los ángulos y distancias óptimos para crear un flujo laminar convergente que intercepte los productos de ablación antes de que puedan alcanzar las superficies ópticas adyacentes. En algunos casos, son necesarias configuraciones de varias boquillas con flujos coordinados para geometrías especialmente complejas.
Juntas articuladas inteligentes: para componentes con múltiples zonas de degeneración en posiciones angularmente diferentes, las juntas flexibles controlables permiten reorientar dinámicamente la aspiración, manteniendo siempre la alineación óptima identificada por CFD.
Geometrías de los transportadores: los conductos y plénums especialmente diseñados reducen las pérdidas de presión y mantienen una alta velocidad de flujo precisamente donde se necesita, evitando fenómenos de recirculación que podrían reintroducir contaminantes en la zona de trabajo.
Integración con los parámetros del proceso: el caudal de aspiración se sincroniza con los parámetros del láser (potencia, velocidad), aumentándolo en las fases de máxima ablación y modulándolo para evitar un enfriamiento excesivo que podría alterar la calidad del corte.
Validación experimental e iteración
El enfoque CFD no se limita a la fase de diseño teórico. La metodología incluye:
- Prototipado rápido de componentes de aspiración optimizados mediante impresión 3D o mecanizado CNC
- Pruebas de proceso en muestras reales con inspección óptica y mediciones de transmitancia luminosa para cuantificar la mejora
- Refinamiento iterativo: los resultados experimentales alimentan nuevas simulaciones para converger hacia la configuración final
Este ciclo de diseño reduce drásticamente el tiempo de preparación en comparación con los enfoques empíricos tradicionales, convirtiendo semanas de ensayo y error en días de ingeniería basada en datos.
Perspectivas de futuro: hacia la inteligencia artificial aplicada
La evolución tecnológica en el campo de la degeneración láser para la iluminación del automóvil avanza hacia soluciones cada vez más sofisticadas que integran el modelado CFD con algoritmos de aprendizaje automático. Los sistemas en desarrollo utilizan redes neuronales entrenadas en conjuntos de datos de simulaciones fluidodinámicas para predecir las configuraciones óptimas de aspiración en tiempo real a medida que cambian las condiciones de funcionamiento, adaptando dinámicamente los caudales y la posición de las boquillas.
Al mismo tiempo, la integración con sistemas de visión artificial permite supervisar en línea cualquier rastro de efectos de empañamiento e implementar bucles de control de retroalimentación que corrigen automáticamente los parámetros de succión, garantizando una calidad constante incluso en presencia de desviaciones del proceso o variaciones en los materiales poliméricos utilizados.
