En la industria aeroespacial, el marcado de componentes complejos siempre ha representado un importante reto técnico. Las superficies curvas, las geometrías articuladas y las tolerancias ajustadas exigen soluciones que van más allá de los sistemas de posicionamiento mecánico tradicionales. La necesidad de garantizar la legibilidad y el cumplimiento de las normas SAE AS9132 y MIL-STD-130N en componentes como álabes de turbina, carcasas de motor y piezas estructurales ha impulsado al sector hacia la integración del marcado láser y los sistemas avanzados de visión artificial.
En comparación con los métodos convencionales, que requieren útiles específicos para cada geometría, las tecnologías basadas en visión artificial permiten adaptar automáticamente la posición, la orientación y los parámetros de marcado a la superficie real del componente. Este enfoque elimina los tiempos de preparación, reduce las piezas desechadas y permite un marcado preciso incluso en lotes pequeños o producción personalizada, donde las fijaciones dedicadas serían económicamente inviables.
La limitación de los sistemas de posicionamiento tradicionales
En la mayoría de los departamentos de marcado aeroespacial que todavía funcionan con métodos tradicionales, el posicionamiento de los componentes se realiza mediante fijaciones mecánicas diseñadas a medida. Cada familia de piezas requiere una fijación específica que garantice la repetibilidad dimensional y angular dentro de tolerancias normalmente inferiores a ±0,1 mm. Para componentes con geometrías complejas o superficies no planas, este enfoque presenta varias criticidades operativas.
En la práctica, el diseño y la fabricación de un útil dedicado requiere un tiempo de desarrollo de 2 a 6 semanas, con unos costes que pueden superar entre 5.000 y 15.000 euros para las geometrías articuladas. Cambiar las fijaciones entre distintas piezas implica un tiempo de inactividad de 15 a 30 minutos, lo que afecta significativamente a la OEE (Overall Equipment Effectiveness) en contextos multiproducto. Está claro que la verificación inmediata de la correcta colocación de los componentes se convierte en un factor crítico: incluso pequeños errores de posicionamiento pueden dar lugar a marcas fuera de especificación, lo que provoca el rechazo de la pieza y la necesidad de rehacerla o sustituirla.
¿En qué medida afecta la ubicación del código al mantenimiento y al rendimiento de la trazabilidad? Según las directrices SAE AS9132, el código Data Matrix debe colocarse en zonas accesibles para su lectura durante las inspecciones, evitando las zonas sometidas a grandes esfuerzos mecánicos o a exposición directa a flujos térmicos. Una colocación incorrecta puede comprometer la legibilidad a lo largo del ciclo de vida del componente, anulando así todo el sistema de trazabilidad.
Tecnologías de visión artificial para el marcado adaptativo

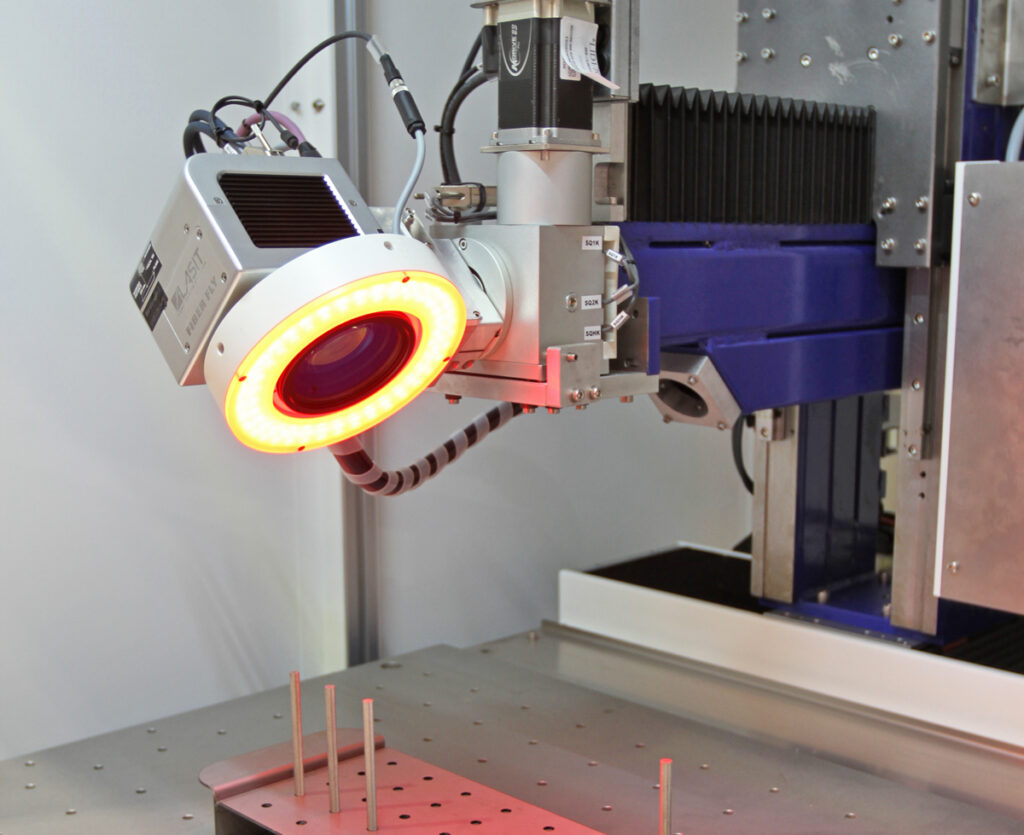

La integración de sistemas de visión artificial con marcadores láser ha introducido un cambio de paradigma en el proceso de fabricación aeroespacial. Las tecnologías más avanzadas permiten detectar automáticamente la posición, orientación y morfología de los componentes, adaptando los parámetros de marcado en tiempo real sin intervención manual. Tres enfoques principales caracterizan las soluciones disponibles actualmente en el mercado.
Sistemas de visión con calibración dinámica multi-campo
Los sistemas integrados de visión artificial con calibración dinámica utilizan cámaras de alta resolución (normalmente de 5 a 12 megapíxeles) para captar la imagen completa del componente dentro del área de trabajo. Mediante algoritmos de reconocimiento de patrones y correlación geométrica, el sistema identifica las características de referencia (orificios, bordes, superficies de referencia) y calcula automáticamente las coordenadas de marcado con respecto a la geometría real de la pieza.
Normalmente, el proceso implica una fase inicial de calibración en la que se carga el modelo CAD 3D del componente y se definen las posiciones nominales de marcado. Durante la producción, el sistema compara la imagen adquirida con el modelo de referencia, compensando automáticamente las variaciones dimensionales, los errores de posicionamiento y las deformaciones elásticas del componente. La precisión de repetibilidad alcanza valores inferiores a ±0,05 mm en rangos de trabajo de hasta 300×300 mm.
Esta tecnología es especialmente eficaz en componentes planos con geometrías complejas, como paneles estructurales, soportes y placas de refuerzo, donde el marcado debe colocarse con precisión milimétrica respecto a características mecánicas críticas.
| Enfoque tecnológico | Precisión Repetibilidad | Duración del ciclo completo | Campo de aplicación ideal |
| Visión con calibración dinámica | ±0,05 mm | 8-12 seg. | Componentes planos complejos |
| Posicionamiento inteligente en curvas | ±0,08 mm | 12-18 seg. | Superficies curvas y cilíndricas |
| Marcaje instantáneo interactivo | ±0,10 mm | <15 seg. | Pequeños lotes y gran variedad |
Módulos de posicionamiento inteligente en superficies curvas
Para componentes con superficies curvas o cilíndricas, los sistemas de posicionamiento inteligentes y adaptativos introducen capacidades de análisis tridimensional mediante visión estereoscópica o escaneado láser 3D. El sistema adquiere el perfil de la superficie en la zona de marcado prevista y calcula automáticamente los parámetros de corrección necesarios: distancia focal, ángulo del haz, velocidad de escaneado y potencia del láser.
En la práctica, la calibración automática reduce el tiempo de inactividad y mejora la repetibilidad en lotes sucesivos del mismo componente. En álabes de turbina con perfiles aerodinámicos complejos, estos módulos permiten marcar códigos Data Matrix en superficies con curvaturas variables, manteniendo el cumplimiento de los requisitos de legibilidad de MIL-STD-130N (grado A, con verificación mínima 2,5/4,0 según ISO/IEC 16022).
La compensación dinámica de la distancia focal, un elemento crítico para los láseres de fibra con profundidad de campo limitada (normalmente ±2-3 mm), se consigue mediante sistemas piezoeléctricos de autoenfoque con tiempos de respuesta inferiores a 100 ms. Esto garantiza un contraste y una profundidad de marcado uniformes incluso en superficies con cambios de elevación de hasta ±5 mm respecto al plano nominal.
Modo de marcado instantáneo sin configuración manual
El modo de marcado instantáneo e interactivo sin configuración manual representa la última evolución de los sistemas integrados de visión-láser, orientados a la máxima flexibilidad operativa. El operario coloca el componente en el área de trabajo sin restricciones precisas de orientación, y el sistema identifica automáticamente la pieza mediante bases de datos de modelos 3D precargadas o reconocimiento geométrico en tiempo real.
Una vez reconocido el componente, el software propone automáticamente posiciones de marcado que se ajustan a la especificación de ingeniería, permitiendo al operario confirmar o modificar la selección mediante una interfaz gráfica intuitiva. El ciclo completo de reconocimiento-posición-marcado dura menos de 15 segundos para componentes estándar, lo que supone una reducción del 70-80% respecto a los métodos de fijación.
Este modo de funcionamiento es ideal para aplicaciones de producción de lotes pequeños, MRO (Mantenimiento, Reparación y Revisión) y marcado posterior a la fabricación, en las que la variedad de componentes manipulados hace poco práctico el uso de útiles dedicados. La flexibilidad del sistema le permite manejar hasta 200-300 números de pieza diferentes sin necesidad de configuración física.
Ventajas operativas en el entorno de producción aeroespacial
La adopción de sistemas integrados de visión-láser aporta beneficios cuantificables en varios indicadores de rendimiento de la producción. En la mayoría de los casos documentados, los departamentos que han realizado la transición de los sistemas tradicionales a las tecnologías adaptativas han experimentado mejoras significativas.
La reducción del tiempo de preparación es el beneficio más inmediato: al eliminar la necesidad de fijación y suprimir los tiempos de preparación manual, los cambios de producto se reducen de 15-30 minutos a menos de 2 minutos, con un impacto directo en la capacidad de producción horaria. Para departamentos multiproducto con 8-12 cambios de preparación al día, esto se traduce en una recuperación de 2-3 horas de producción al día.
La conformidad de la calidad se mejora mediante la verificación automática de la legibilidad tras el marcado. Los sistemas integrados escanean y califican el código Data Matrix inmediatamente después del marcaje, según los parámetros de la norma ISO/IEC 15415, lo que permite un reprocesado inmediato en caso de no conformidad. Esto elimina la necesidad de un control de calidad diferido y reduce drásticamente los rechazos por marcas no conformes detectadas más adelante en el proceso.
En cuanto a la trazabilidad y la documentación, los sistemas avanzados registran automáticamente los parámetros de marcado, la graduación de los códigos, las imágenes previas y posteriores al proceso y las coordenadas de posicionamiento, generando informes que cumplen los requisitos AS9100 y NADCAP. Esta documentación automática elimina la transcripción manual, reduce los errores de introducción de datos y garantiza pruebas objetivas para auditorías e investigaciones de incumplimiento.
| Indicador de resultados | Sistema tradicional con fijación | Sistema Integrado de Visión-Láser | Mejora |
| Tiempo de cambio de configuración | 15-30 min | <2 min | 85-95% |
| Rechazos por extravío | 2-5% | <0,5% | 70-90% |
| Capacidad de gestión del número de pieza | 10-20 | 200-300 | 10-15x |
| Tiempo de documentación de calidad | 8-12 min/lote | Automático | 100% |
Perspectivas de futuro: inteligencia artificial y aprendizaje automático
Los últimos avances integran algoritmos de aprendizaje automático y aprendizaje profundo en los sistemas de visión, lo que permite capacidades avanzadas de reconocimiento y optimización adaptativa de los parámetros de marcado. Las redes neuronales convolucionales (CNN) se entrenan en bases de datos de miles de componentes marcados, aprendiendo complejas correlaciones entre características geométricas, materiales y parámetros láser óptimos.
En la práctica industrial, estos sistemas «inteligentes» son capaces de sugerir automáticamente correcciones de los parámetros del proceso en función de las desviaciones detectadas en tiempo real, como variaciones en la reflectividad de la superficie, presencia de contaminantes o defectos localizados del material. El autoaprendizaje continuo mejora progresivamente el rendimiento del sistema, reduciendo la intervención manual y estabilizando el proceso a medio y largo plazo.
La integración de la visión artificial y el marcado láser representa una transformación necesaria para los departamentos aeroespaciales que luchan por la eficacia de la producción, la flexibilidad operativa y la estricta conformidad de la calidad. Las tecnologías de visión con calibración dinámica, posicionamiento inteligente en superficies curvas y marcaje interactivo instantáneo eliminan las limitaciones de los sistemas tradicionales, permitiendo un marcaje preciso en geometrías complejas con reducciones drásticas de tiempo, costes y desechos. En un contexto industrial cada vez más orientado hacia la producción ágil y la trazabilidad total, estos sistemas son el nuevo estándar.
