En el ciclo de producción de un componente metálico soldado, la fase de preparación de la superficie rara vez recibe la atención que merece. Sin embargo, en la práctica industrial cotidiana, un porcentaje significativo de los defectos de soldadura -porosidad, grietas, falta de fusión, variabilidad mecánica de la unión- no se deben a parámetros incorrectos del proceso de soldadura, sino a contaminantes presentes en la superficie en el momento de la irradiación. Los aceites de mecanizado, los óxidos estratificados, los residuos de e-coat o simples restos de humedad pueden alterar el comportamiento térmico del baño de soldadura de forma impredecible, haciendo inestable incluso un proceso láser por lo demás bien calibrado.
Este artículo va dirigido a responsables de procesos e ingenieros de soldadura que trabajen con acero al carbono, acero inoxidable y aleaciones de aluminio en contextos de producción en serie. El objetivo es proporcionar una visión técnica precisa de cómo la Limpieza láser previa a la soldadura difiere de los métodos tradicionales, qué parámetros rigen el proceso y cómo la calidad de la limpieza se traduce en resultados metalúrgicos mensurables.
Superficie contaminada, articulación comprometida: mecanismos de degradación
Cuando el rayo láser incide sobre una superficie contaminada, la primera consecuencia es un cambio localizado e incontrolado de la absorbancia. Una película de aceite o grasa, aunque sea fina, cambia la emisividad de la superficie y puede inducir una vaporización explosiva en el baño fundido. El vapor atrapado durante la solidificación genera porosidad, uno de los defectos más críticos porque es difícil de detectar con la inspección visual y penaliza fuertemente la resistencia a la fatiga de la junta.
Los óxidos, en particular los óxidos de aluminio (Al₂O₃, con un punto de fusión de aproximadamente 2050°C frente a los 660°C del aluminio base), crean capas refractarias que impiden la fusión completa entre los bordes de la junta. El resultado típico es una falta de fusión lateral, es decir, una discontinuidad parcial del cordón que reduce drásticamente la sección portante efectiva sin ser visible desde el exterior. Por otra parte, los residuos de pintura o e-coat aportan hidrocarburos volátiles que producen inclusiones gaseosas y, en presencia de cloro u otros halógenos, pueden desencadenar una corrosión intergranular acelerada.
Desde el punto de vista de la repetibilidad del proceso, la contaminación es sobre todo un problema de variabilidad: el mismo programa láser produce uniones diferentes en piezas idénticas sólo porque la película de aceite tiene un grosor desigual de una pieza a otra, o porque el óxido superficial está desigualmente distribuido. En la producción en serie, esta variabilidad se traduce directamente en costes de desecho y reprocesado difíciles de predecir.
Principales contaminantes y su efecto en el baño de soldadura
Una clasificación operativa de los contaminantes ayuda a definir el protocolo de limpieza más adecuado. Cada categoría interactúa con el proceso de soldadura mediante mecanismos físico-químicos distintos.
Los aceites y grasas procedentes del mecanizado son los contaminantes más frecuentes de los componentes fresados, torneados o moldeados. Compuestos principalmente por hidrocarburos de cadena larga, se descomponen en el baño fundido liberando CO y CO₂, que, atrapados durante la solidificación rápida, generan porosidad distribuida por todo el volumen del cordón. Su presencia también reduce la humectabilidad de la superficie, desestabilizando la forma de la propia perla.
Los óxidos e hidróxidos se forman espontáneamente en el acero incluso durante tiempos de permanencia cortos (el óxido fino en el acero al carbono se estratifica en horas en ambientes húmedos) y de forma extremadamente estable en el aluminio. Los óxidos de hierro, aunque tienen un punto de fusión inferior al de la alúmina, introducen inhomogeneidades composicionales en el baño y pueden actuar como núcleos de grietas por tensión térmica.
Cada vez es más frecuente encontrar pinturas, e-coats y recubrimientos orgánicos en componentes de automoción que se sueldan tras un tratamiento anticorrosión. La descomposición térmica de estas capas produce gases a alta presión en el baño, lo que da lugar a salpicaduras, porosidad gruesa y, en el peor de los casos, proyecciones que dañan las ópticas y las fijaciones. Además, muchas imprimaciones de base epoxi contienen pigmentos de zinc que, al sublimarse a unos 907°C, generan vapores tóxicos e introducen inclusiones metálicas en la junta.
La humedad y las sales son especialmente críticas para el acero inoxidable y las aleaciones de aluminio en entornos con importantes fluctuaciones de temperatura. La presencia de iones de cloruro residuales de las operaciones de enfriamiento acelera la corrosión intergranular posterior a la soldadura, especialmente en las zonas afectadas por el calor (ZAC).
Métodos tradicionales frente a Limpieza láser: comparación técnica
Los métodos convencionales de preparación de superficies -lavado con disolventes, desengrasado alcalino, cepillado mecánico, chorro de arena- han sido la norma en la industria durante décadas, y cada uno de ellos tiene limitaciones estructurales cuando se aplica en un contexto de producción automatizada.
La limpieza con disolventes orgánicos (acetona, IPA, MEK) es eficaz en aceites y grasas, pero deja residuos si el disolvente no se evapora completamente, y no ataca a los óxidos establecidos. Es un proceso manual por definición, difícil de normalizar y sujeto a normativas cada vez más restrictivas sobre el uso de COV. El desengrasado alcalino en baño resuelve el problema de la grasa de forma más sistemática, pero requiere un ciclo de aclarado y secado que añade tiempo de ciclo e introduce el riesgo de contaminación por humedad residual.
El cepillado mecánico con herramientas abrasivas o cepillos de acero se utiliza habitualmente en aluminio y acero para eliminar óxidos, pero contamina la superficie con fragmentos metálicos de la propia herramienta, lo que resulta especialmente problemático en acero inoxidable, donde las partículas de hierro depositadas pueden convertirse en núcleos de corrosión. El granallado es eficaz en grandes superficies, pero introduce tensiones de compresión difíciles de controlar, es incompatible con geometrías complejas y requiere una cámara específica con sistema de aspiración.

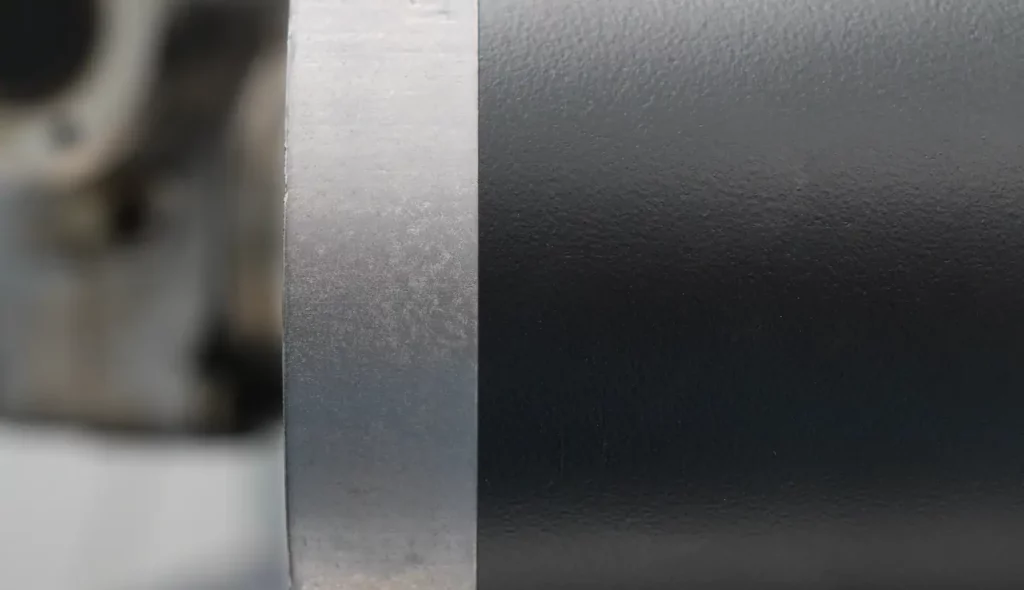

La Limpieza láser supera estas limitaciones por tres razones fundamentales. En primer lugar, el proceso es selectivo por umbral de ablación: la fluencia del haz se calibra para que elimine el contaminante (que tiene un umbral de ablación más bajo que el material base) sin afectar al sustrato metálico. En segundo lugar, es intrínsecamente automatizable: el haz puede ser guiado por escáneres galvanométricos o robots para tratar exactamente las zonas que serán soudata, en secuencia con el propio ciclo de soldadura, eliminando la necesidad de transferir la pieza a una estación separada. En tercer lugar, no requiere consumibles: ni disolventes, ni arena, ni herramientas que sustituir, lo que reduce significativamente los costes operativos recurrentes y el impacto medioambiental.
Parámetros clave de la Limpieza láser previa a la soldadura
El diseño del proceso de Limpieza láser requiere el mismo cuidado aplicado a la propia soldadura. Cuatro parámetros rigen el resultado del tratamiento: potencia media, velocidad de barrido, solapamiento entre pasadas y distancia de enfoque.
La potencia media (expresada normalmente en vatios) determina la fluencia de energía por unidad de superficie. Para eliminar aceite y grasa sobre acero al carbono, suelen bastar valores del orden de 50-150 W con fuentes de fibra pulsada; para óxidos compactos sobre aluminio o recubrimientos orgánicos gruesos, pueden ser necesarios 200-400 W. El objetivo es superar el umbral de ablación del contaminante manteniéndose por debajo del del sustrato, que para el acero suele ser de 1-2 J/cm² con pulsos de nanosegundos.
La velocidad de escaneado (m/s) y el paso de solapamiento (%) definen conjuntamente la dosis de energía que recibe la superficie. Un solapamiento del 30-50% entre pasadas adyacentes garantiza la uniformidad del tratamiento; un solapamiento excesivo puede calentar localmente el sustrato por encima de las temperaturas críticas para la microestructura, mientras que un solapamiento insuficiente deja manchas sin tratar visibles en la inspección UV.
El enfoque influye directamente en la densidad de potencia. Trabajar enfocado (punto mínimo) maximiza la densidad y acelera la eliminación de contaminantes duros como los óxidos. Para los contaminantes orgánicos más blandos, trabajar ligeramente desenfocado con un punto mayor permite cubrir zonas más extensas con el mismo tiempo de ciclo, reduciendo el estrés térmico.
| Material | Contaminante | Potencia (W) | Velocidad (m/s) | Solapamiento (%) |
| Acero al carbono | Aceite / óxido ligero | 80-150 | 3-6 | 30-40 |
| Acero inoxidable | Óxidos térmicos/grasas | 100-200 | 2-5 | 40-50 |
| Aluminio | Óxido de Al₂O₃ / e-coat | 200-400 | 1-3 | 50-60 |
Tabla 1 – Configuraciones típicas de funcionamiento para la Limpieza láser previa a la soldadura (fuente de fibra pulsada, longitud de onda 1064 nm, pulsos 50-200 ns)
En la cadena de producción, la integración con robots o ejes lineales CNC permite sincronizar la trayectoria de limpieza con la de soldadura: la Limpieza láser se realiza en una pasada preparatoria en el mismo cordón que se soldará unos segundos después, eliminando el riesgo de recontaminación que existe cuando la limpieza y la soldadura se realizan en estaciones separadas.
De la calidad limpia a los resultados metalúrgicos: datos y verificación
La correlación entre la preparación de la superficie y la calidad de las juntas no es teórica: se puede medir y documentar mediante ensayos normalizados, y los datos disponibles en la bibliografía y de nuestra experiencia con clientes de los sectores de la automoción y los componentes estructurales muestran mejoras constantes y reproducibles.
En cuanto a la porosidad, los análisis metalográficos comparativos de secciones transversales de cordones obtenidos con y sin Limpieza láser muestran reducciones del área porosa del 60% al 85% en los componentes de aluminio tratados previamente con láser, en comparación con los componentes desengrasados manualmente. La porosidad residual suele ser inferior al 2% del área de la sección transversal, un umbral considerado aceptable por la norma EN ISO 13919-2 para juntas de clase B.
Los ensayos de resistencia a la tracción y a la fatiga muestran un beneficio aún más significativo: la variabilidad de la carga de rotura (desviación típica normalizada) se reduce en un 40-60% al pasar de la limpieza con disolvente a la limpieza láser controlada. Esta reducción de la variabilidad es probablemente el hallazgo más importante para quienes llevan a cabo procesos con certificación IATF 16949, en los que la capacidad del proceso (Cpk) debe mantenerse por encima de 1,33, incluso en las propiedades mecánicas de las juntas.
En LASIT, hemos integrado ciclos de Limpieza láser previa a la soldadura en aplicaciones de montaje de componentes estructurales de aluminio de automoción, constatando una reducción de los rechazos del proceso (incumplimiento de la inspección ultrasónica posterior a la soldadura) de más del 70% en comparación con la configuración anterior con limpieza química manual. Un beneficio secundario importante fue la reducción del tiempo total del ciclo: al eliminar la estación de desengrase con su transporte y secado asociados, el ciclo se acortó entre 18 y 25 segundos por pieza, con un impacto directo en la OEE de la línea.
Existen métodos cuantitativos establecidos para verificar la calidad de la limpieza. La prueba de rotura con agua (ASTM F22) evalúa la humectabilidad de la superficie tras el tratamiento: una superficie libre de contaminantes orgánicos tiene un ángulo de contacto inferior a 10°. La medición del ángulo de contacto con un transportador óptico es el método más preciso para la cualificación del proceso durante la preparación. En el caso de los óxidos, el análisis de fluorescencia UV o XPS (espectroscopia de fotoelectrones de rayos X) en muestras de cualificación proporciona datos de composición de la superficie que completan la caracterización.
Implantación en la producción: consideraciones prácticas
La decisión de integrar la Limpieza láser en una línea de soldadura existente o nueva es, ante todo, una decisión de ingeniería relativa a la disposición, la seguridad y la sincronización del proceso.
Desde el punto de vista de la gestión de humos, la Limpieza láser genera un penacho que contiene partículas finas y compuestos orgánicos volátiles que deben extraerse eficazmente. Es indispensable un sistema de extracción localizada con filtración HEPA y carbón activado: no sólo para proteger a los operarios y las ópticas láser, sino también para cumplir los límites de emisión de la Directiva 2004/37/CE sobre agentes cancerígenos en el lugar de trabajo al tratar superficies con residuos de e-coat o imprimaciones a base de isocianatos.
En cuanto a la integración con los controles de línea, los sistemas láser modernos exponen interfaces digitales (EtherCAT, Profinet, OPC-UA) que permiten registrar los parámetros del proceso y el estado de finalización del ciclo de limpieza de cada pieza. Este seguimiento es especialmente relevante en contextos en los que la documentación del proceso es un requisito normativo, como los suministros a fabricantes de equipos originales de automoción que exigen el cumplimiento de la norma IATF 16949 con trazabilidad completa del proceso de producción.
El ROI de la inversión en Limpieza láser se basa en tres elementos: eliminación de consumibles químicos de limpieza, reducción de residuos de soldadura y reducción del tiempo de ciclo. En aplicaciones con volúmenes superiores a 50.000 piezas/año en componentes de aluminio o acero especial, la amortización suele ser de entre 12 y 24 meses, con un perfil de riesgo bajo porque la ventaja del proceso es verificable y medible ya en la fase piloto.
Consideraciones finales
La limpieza de superficies antes de la soldadura láser no es una operación auxiliar: es parte integrante del proceso, y su calidad determina directamente la calidad metalúrgica de la unión. La Limpieza láser ofrece una clara ventaja técnica sobre los métodos tradicionales – selectividad por umbral de ablación, ausencia de consumibles, automatización total, trazabilidad del proceso – que se traduce en datos medibles: menos porosidad, menos variabilidad mecánica, menos rechazos, ciclo más corto.
Para cualquiera que diseñe un nuevo sistema de soldadura láser o reevalúe una línea existente, el punto de partida es una caracterización rigurosa de los contaminantes presentes y de los requisitos normativos aplicables a la unión. A partir de ahí, definir los parámetros del proceso (potencia, velocidad, solapamiento) para el material específico es una actividad de ingeniería estructurada, no de experimentación empírica. Con la configuración correcta, la Limpieza láser se convierte en un multiplicador de la calidad de todo el proceso de soldadura.
