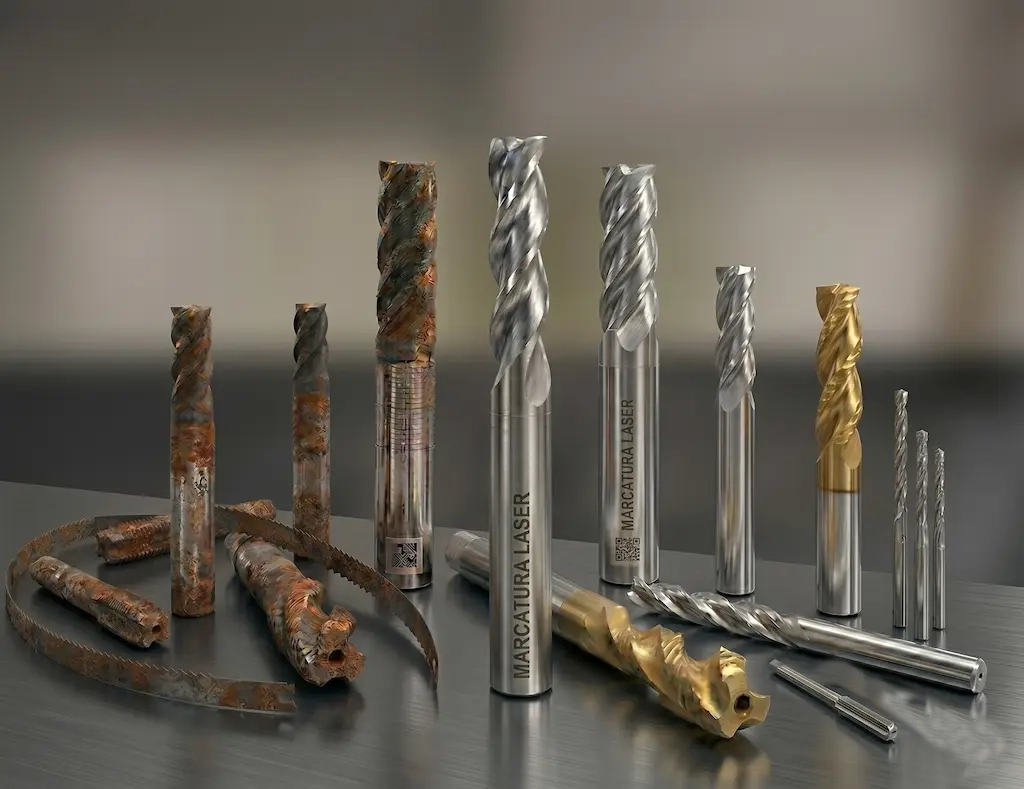

El óxido en las herramientas de corte no es sólo un problema estético: compromete el rendimiento, la precisión dimensional y la vida útil. En los talleres mecánicos, la corrosión en cuchillas, fresas y herramientas de precisión puede significar rechazos de producción, costosos reprocesamientos y tiempos de inactividad no programados.
Los métodos tradicionales -ácidos, abrasivos, chorro de arena- tienen limitaciones evidentes: eliminación incontrolada del material base, alteración de la rugosidad de la superficie, residuos químicos que requieren neutralización. Para las herramientas de precisión, en las que cada micra cuenta, estos métodos resultan inadecuados.
La limpieza por láser ofrece una alternativa física: la eliminación selectiva de los óxidos ferrosos manteniendo intacto el sustrato metálico. El proceso aprovecha la absorción diferencial de la radiación láser entre el óxido y el acero, lo que permite una descontaminación controlada sin contacto mecánico.
El mecanismo físico de la eliminación por láser
La limpieza por láser funciona según un principio de absorción selectiva de energía. Los óxidos ferrosos que componen el óxido absorben la radiación láser más eficazmente que el acero del sustrato, generando un rápido calentamiento localizado.
Cuando la temperatura de los óxidos supera el umbral de ablación -típicamente 2.000-3.000°C para pulsos en el rango de los nanosegundos-, el material contaminante se sublima instantáneamente, pasando directamente del estado sólido al gaseoso. El acero subyacente, con un coeficiente de absorción un 40-60% inferior, permanece por debajo del umbral térmico crítico.
Los láseres de fibra pulsada suelen funcionar a 1064 nm, la longitud de onda óptima para la interacción con los óxidos ferrosos. La duración del pulso es crucial: los pulsos demasiado largos (>1 microsegundo) provocan difusión térmica en el sustrato, mientras que los pulsos demasiado cortos requieren elevadas potencias de pico con una mayor complejidad del sistema.
La fluencia energética -energía por unidad de superficie- determina la eficacia del proceso. Para la oxidación ligera, basta con 2-5 J/cm², mientras que la oxidación profunda requiere hasta 15-20 J/cm² distribuidos en varias pasadas. El control preciso de este parámetro distingue un sistema industrial de las aplicaciones experimentales.
El efecto térmico es extremadamente localizado: la zona afectada por el calor (ZAC) se limita a una profundidad de 10-50 micrómetros, preservando las propiedades metalúrgicas de la herramienta incluso en aceros tratados térmicamente.
Parámetros de funcionamiento y configuraciones del sistema
La eficacia de la limpieza láser depende de la optimización de parámetros interdependientes que deben calibrarse según el tipo de contaminación y de sustrato.
La potencia media del láser determina la productividad del proceso. Los sistemas de 100-200 W manejan herramientas pequeñas con óxido superficial, mientras que las aplicaciones industriales en componentes grandes requieren una potencia de 500-1000 W. Sin embargo, aumentar la potencia sin calibrar los demás parámetros puede provocar un sobrecalentamiento local y dañar el sustrato.
La frecuencia de repetición de impulsos controla el solapamiento de energía. Las frecuencias altas (50-100 kHz) aceleran la eliminación pero aumentan la acumulación térmica, lo que requiere velocidades de exploración proporcionalmente más altas. Para las herramientas de acero de alta aleación, las frecuencias más bajas (20-30 kHz) ofrecen un mejor control térmico.
El diámetro del haz y la velocidad de exploración determinan el tiempo de interacción por unidad de superficie. Un haz de 0,5-2 mm con una velocidad de 1000-3000 mm/min es un compromiso eficaz entre resolución y productividad para la mayoría de las aplicaciones.
El solapamiento entre pasadas -normalmente del 20-40%- garantiza la uniformidad del tratamiento, evitando zonas sin procesar. Los solapamientos excesivos aumentan el riesgo de sobrecalentamiento, mientras que los valores insuficientes dejan residuos de oxidación.
Los sistemas avanzados integran el control de la temperatura en tiempo real mediante pirometría óptica, deteniendo automáticamente el proceso cuando el sustrato alcanza temperaturas críticas. Esta funcionalidad es esencial para las herramientas con recubrimientos PVD o tratamientos superficiales.
Gestionar los retos operativos comunes
La aplicación de la limpieza láser presenta retos técnicos específicos que requieren un enfoque metódico y experiencia en la aplicación para resolverlos eficazmente.
La geometría compleja de la herramienta -ranuras, aristas cortantes, superficies curvas- requiere la optimización del ángulo del haz. Las incidencias superiores a 30° respecto a la normal reducen la eficacia del proceso, por lo que se requieren sistemas de manipulación multieje para garantizar un ángulo óptimo en todas las superficies a tratar.
Las acumulaciones de materia orgánica mezclada con oxidación (aceites, grasas, residuos de mecanizado) presentan un comportamiento térmico diferente al del óxido solo. El procedimiento óptimo implica una limpieza previa con disolventes, seguida de parámetros láser calibrados para la contaminación mixta: baja potencia y pasadas múltiples evitan la carbonización de los residuos orgánicos.
La gestión térmica sigue siendo crítica para las herramientas con tratamientos superficiales. Los recubrimientos CVD o PVD tienen umbrales de daño térmico inferiores a los del sustrato. La supervisión de la temperatura de la superficie mediante cámaras de imagen térmica integradas permite el control en tiempo real, deteniendo automáticamente el proceso antes de que se produzcan daños.
Para las herramientas fabricadas con aceros rápidos (HSS) o carburos cementados, la compleja microestructura requiere parámetros específicos. La presencia de carburos distribuidos en la matriz metálica modifica la absorción local del láser, lo que requiere una calibración empírica para cada familia de materiales.
El control de calidad posterior al proceso debe verificar no sólo la eficacia de la eliminación, sino también la integridad de la superficie. Las técnicas de rugosimetría óptica confirman que la rugosidad Ra se mantiene dentro de las especificaciones originales, con variaciones típicas inferiores al 10% respecto a los valores previos al tratamiento.
Comparación con tecnologías de limpieza alternativas
El análisis comparativo con los métodos establecidos pone de manifiesto las ventajas y limitaciones de la limpieza láser en el contexto industrial específico de las herramientas de corte.
El granallado ofrece una gran velocidad en grandes superficies, pero tiene desventajas críticas: eliminación incontrolada del material base (5-50 micrómetros), alteración de la rugosidad de la superficie, necesidad de protección para las zonas sensibles. Para las herramientas de precisión, estas limitaciones son a menudo inaceptables.
Los baños químicos (ácidos, soluciones alcalinas) garantizan una penetración completa en geometrías complejas, pero requieren neutralización, generan residuos líquidos clasificados y tienen tiempos de proceso largos (horas frente a minutos de láser). La eliminación de material, aunque limitada, no es selectiva.
La limpieza ultrasónica es excelente para la contaminación orgánica, pero ineficaz para la oxidación establecida. Combinada con soluciones químicas, mejora el rendimiento pero mantiene los problemas de eliminación de residuos.
El cepillado mecánico con cepillos metálicos o abrasivos proporciona un control operativo directo, pero altera inevitablemente la geometría de la superficie. En los bordes de corte afilados, incluso los cepillos de latón pueden comprometer la eficacia del corte.
La limpieza láser se posiciona como una solución selectiva: mayor inversión inicial compensada por menores costes operativos, sin consumibles, eliminación de residuos especiales y tiempos de proceso optimizados. Para herramientas de alto valor o series de producción con requisitos de limpieza estrictos, el coste total de propiedad es competitivo ya a medio plazo.
Integración en los procesos de producción existentes
La implantación industrial de la limpieza láser requiere una evaluación sistémica que tenga en cuenta los flujos de producción, las capacidades operativas y la integración con los sistemas de calidad existentes.
Los sistemas autónomos son el punto de entrada más común: estaciones dedicadas en las que operarios formados gestionan los ciclos de limpieza de los lotes de herramientas. Esta configuración ofrece flexibilidad operativa y permite acumular experiencia sin afectar a los procesos críticos.
La integración robótica resulta ventajosa con grandes volúmenes y geometrías recurrentes. Sistemas como nuestro PowerClean integran la visión artificial para el reconocimiento automático de las zonas a mecanizar y la optimización de parámetros por tipo de herramienta.
El movimiento multieje es esencial para las herramientas complejas. Los sistemas de 6 ejes permiten una orientación óptima del haz respecto a la superficie, maximizando la eficacia y uniformidad del tratamiento incluso en geometrías tridimensionales complejas.
El control de calidad integrado mediante sistemas ópticos en línea verifica la finalización de la limpieza sin intervención del operario. Los algoritmos de procesamiento de imágenes identifican los residuos de oxidación y activan automáticamente ciclos de acabado localizados.
La trazabilidad del proceso captura los parámetros de funcionamiento de cada herramienta manipulada, creando bases de datos históricas que permiten la optimización continua y la correlación entre parámetros y resultados. Esta documentación es especialmente útil para herramientas críticas o aplicaciones certificadas.
Perspectivas de desarrollo y aplicación
La limpieza por láser de las herramientas de corte es una tecnología madura con un importante margen de mejora en futuras implantaciones industriales.
El desarrollo de algoritmos adaptativos que modifiquen automáticamente los parámetros del láser en función de la retroalimentación térmica y óptica en tiempo real permitirá un tratamiento totalmente automatizado incluso en herramientas con geometrías variables o estados de oxidación no uniformes.
La integración con los sistemas MES permitirá programar automáticamente el mantenimiento de las herramientas en función de los datos de utilización de la máquina, optimizando la productividad global y reduciendo los tiempos de inactividad no programados.
La limpieza por láser no sustituye totalmente a los métodos tradicionales, sino que se posiciona como una tecnología complementaria para aplicaciones en las que la precisión, la selectividad y la calidad de la superficie se priorizan sobre el coste por pieza tratada.
